US-60V12 (12V 60W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608581370

Beschreibung

LED Trafo 24V 60W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

US-60V12

LED-Netzteil für 12 Vdc Konstantspannung
5 A (60 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥0,95   Volllast, 230 Vac
Eingangstrom 0,46 A max.   Volllast, 195 Vac
Leerlaufverluste ≤0,5 W
Einschaltstrom 50 A max.   Volllast, 230 Vac
Schutzleiterstrom < 0,7 mA   240 Vac
Ausgangsspannung 12 Vdc
Ausgangsstrom 0…5 A
Nennausgangsleistung 60 W max.
Effizienz ≥ 87 %   Volllast, 230 Vac
Lebensdauer > 50.000 h   Volllast, 230 Vac, 40°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 24V 60W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 90 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   105…150 %
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 24V 60W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 62493, EN62384
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 61000-4-5
EN 55015, EN 61547
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

Art der Installation Unabhängige Installation
Art des Anschluss Schraubklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,5 mm²
Abisolierlänge, eingangseitig 6…8 mm
Abisolierlänge, ausangseitig 6…8 mm



Abmessung



Anschlussplan

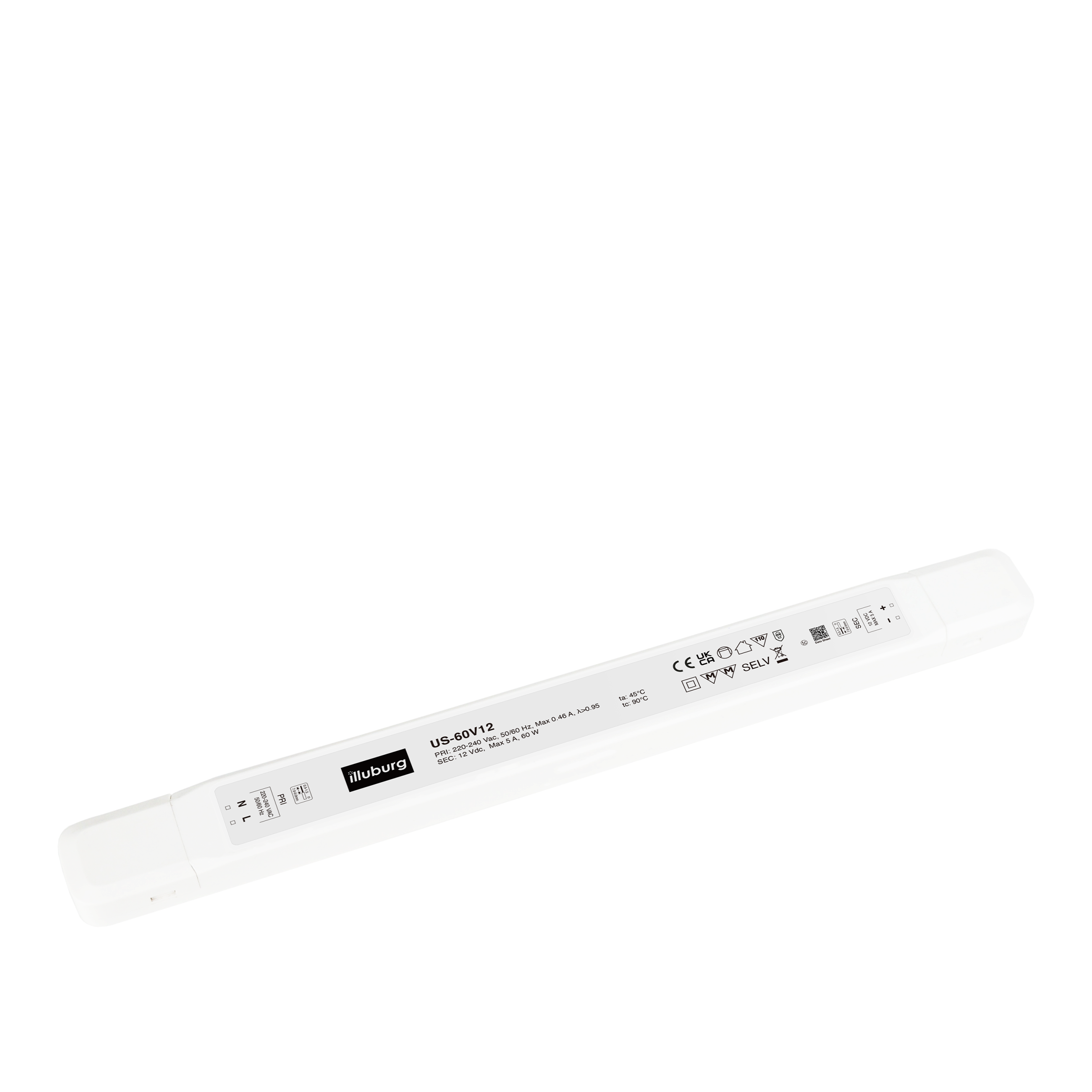

LED-Netzteil US-60V12: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 12 V (DC), nicht dimmbar, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 60 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.

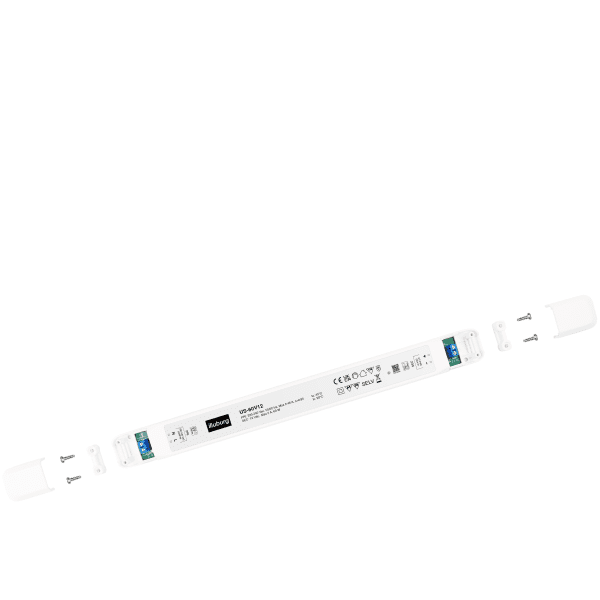

Montage: Schutzart IP20, Abmessung 329 x 30 x 18 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 90 °C. Anschluss durch Schraubklemmen.
Sciherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, Möbelzulassung, Lebensdauer > 50.000 Stunden.
huatec led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung 45w 50w 60w 45 50 60 watt slim flach dünn möbel möbeleinbau led-streifen lampe flickerfree flackerfrei
LED Trafo 12V 60W Slim Flach Bauform

Datenblatt LED-Netzteil US-60V12
