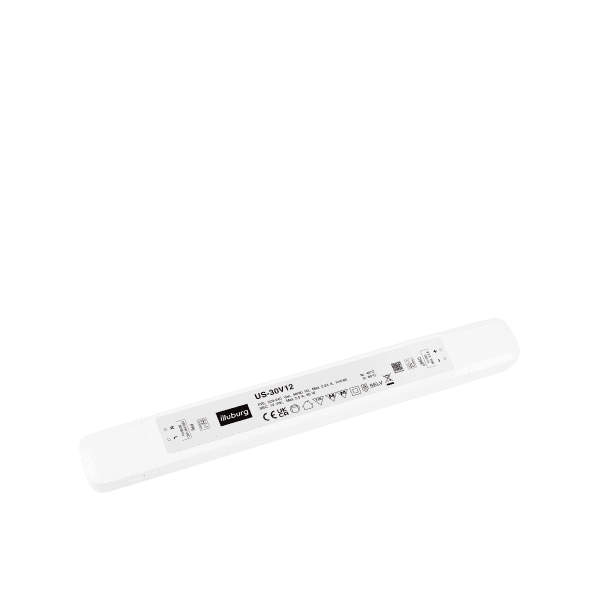

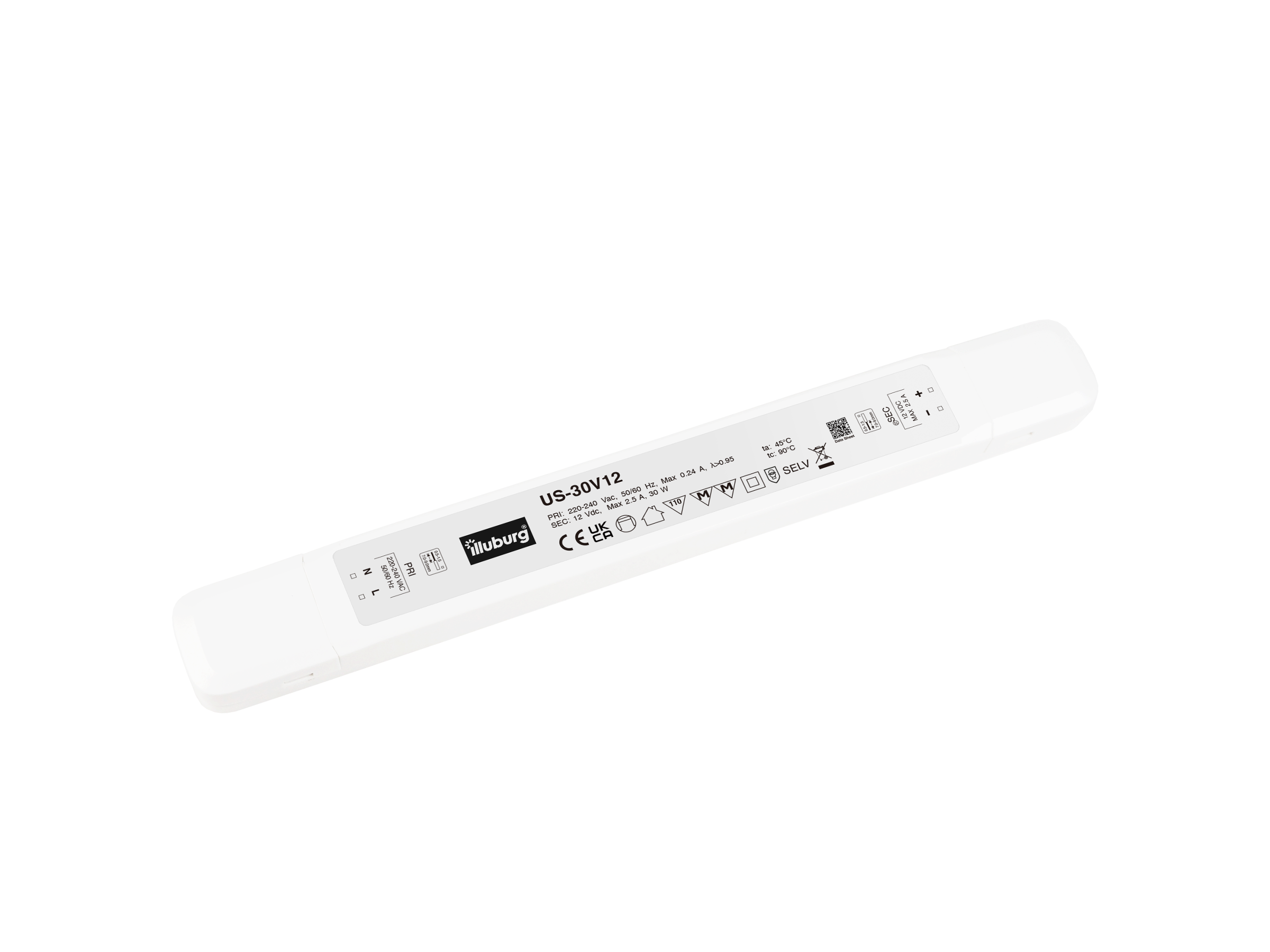

US-30V12 (12V 30W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

Beschreibung

LED Trafo 12V 30W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

US-30V12

LED-Netzteil für 12 Vdc Konstantspannung
2,5 A (30 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) >0,95   Volllast, 230 Vac
Eingangstrom 0,24 A max.   Volllast, 198 Vac
Leerlaufverluste ≤0,5 W
Einschaltstrom 20 A max.
Schutzleiterstrom < 0,7 mA   240 Vac
Ausgangsspannung 12 Vdc
Ausgangsstrom 0…2,5 A
Nennausgangsleistung 30 W max.
Effizienz ≥ 83 %
Lebensdauer > 50.000 h    45°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 12V 30W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 90 °C
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   105…150 %
Überspannungschutz Ja *   >12,6 Vdc
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 12V 30W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 62493, EN62384
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 61000-4-5
EN 55015, EN 61547
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

Art der Installation Unabhängige Installation
Art des Anschluss Schraubklemme
Leitungsquerschnitt, eingangseitig 0,5…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,5…1,5 mm²
Abisolierlänge, eingangseitig 7…9 mm
Abisolierlänge, ausangseitig 7…9 mm



Abmessung



Anschlussplan


LED-Netzteil US-30V12: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 12 V (DC), nicht dimmbar, flackerfrei, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen, GU5,3 / MR16, G4 / MR11) bis 30 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Montage: Schutzart IP20, Abmessung 261 x 30 x 17 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 90 °C. Anschluss durch Schraubklemmen.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, Möbelzulassung, Lebensdauer > 50.000 Stunden.
huatec led trafo netzteil driver treiber transformator 12v 12 volt dc konstantspannung gleichspannung 20w 25w 30w 20 25 30 watt slim flach dünn möbel möbeleinbau led-streifen lampe gu5.3 mr16 g4 mr11 flickerfree flackerfrei
LED Trafo 12V 30W Slim Flach Bauform

Datenblatt LED-Netzteil US-30V12
