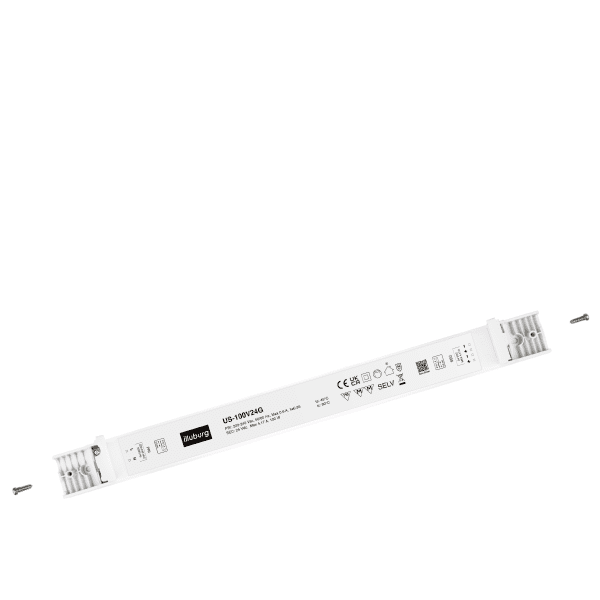

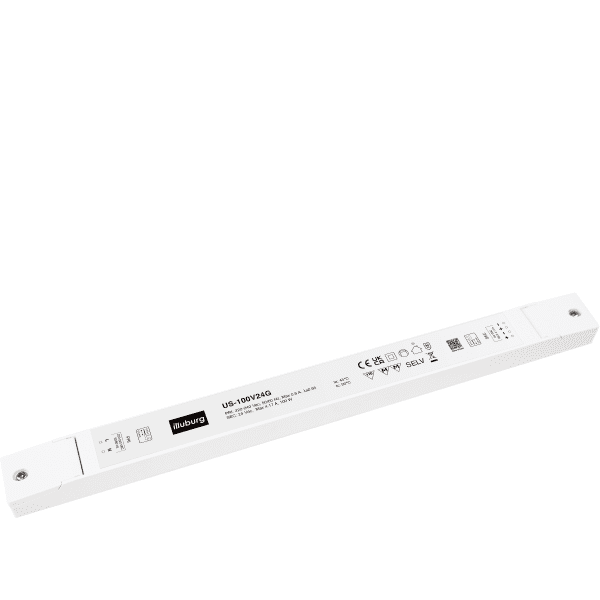

US-100V24G (24V 100W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608581400

Beschreibung

LED Trafo 24V 100W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

US-100V24G

LED-Netzteil für 24 Vdc Konstantspannung
4,17 A (100 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 176…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥0,95   220…240 Vac
Eingangstrom 0,6 A max.   Volllast, 195 Vac
Leerlaufverluste ≤0,5 W
Einschaltstrom 50 A max.
Schutzleiterstrom < 0,7 mA   240 Vac
Ausgangsspannung 24 Vdc
Ausgangsstrom 0…4,17 A
Nennausgangsleistung 100 W max.
Effizienz ≥ 93 %
Lebensdauer > 65.000 h    45°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 24V 100W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Umgebungstemperatur (ta) -25…+45 °C
Max. Oberflächentemperatur (tc) 90 °C
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   120…180 %
Überspannungschutz Ja *   110…150 %
Übertemperaturschutz Ja *   90<Tc<110℃


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 24V 100W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 62493
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 55015
EN 61547
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

Art der Installation Unabhängige Installation
Art des Anschluss Schraubklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,5 mm²
Abisolierlänge, eingangseitig 6 mm
Abisolierlänge, ausangseitig 6 mm



Abmessung



Anschlussplan


LED-Netzteil US-100V24G: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 24 V (DC), nicht dimmbar, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 100 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Montage: Schutzart IP20, Abmessung 350 x 30 x 18 mm (L x B x H), Umgebungstemperatur (ta) -25 – +45 °C, Max. Oberflächentemperatur (tc) 90 °C. Anschluss durch Schraubklemmen.
Sciherheit & Qualität: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, Möbelzulassung, Lebensdauer > 60.000 Stunden.
huatec led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung 75w 80w 90w 100w 75 80 90 100 watt slim flach dünn möbel möbeleinbau led-streifen lampe flickerfree flackerfrei
LED Trafo 24V 100W Slim Flach Bauform

Datenblatt LED-Netzteil US-100V24G
