LED Trafo 24V 100W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin

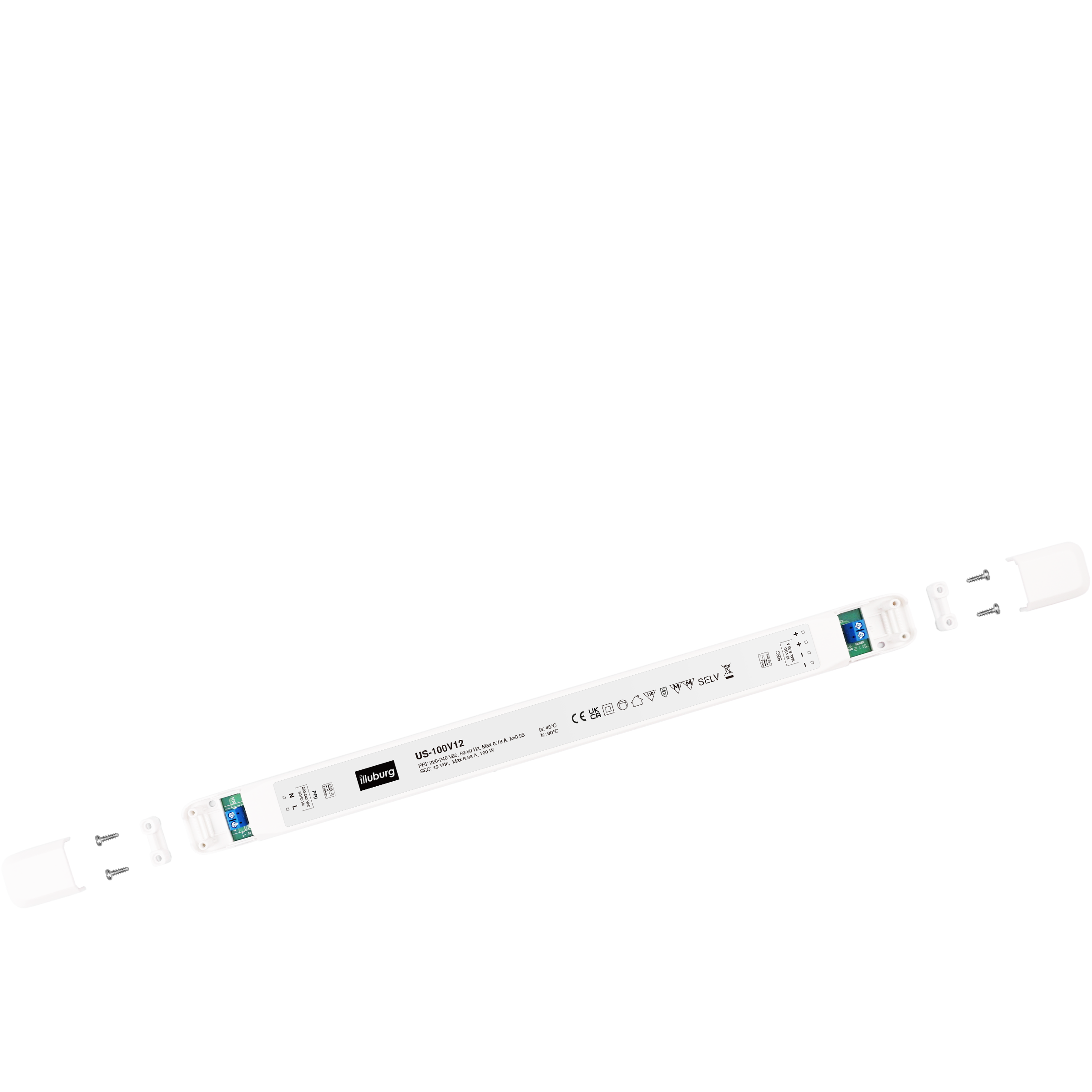

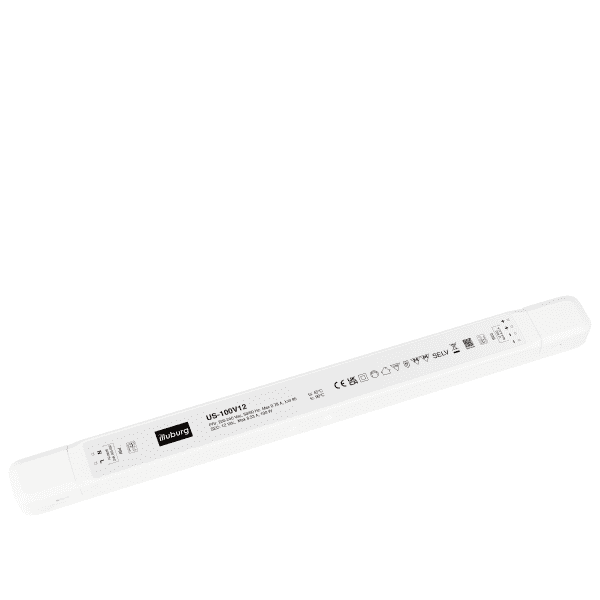

US-100V12
LED-Netzteil für 12 Vdc Konstantspannung
8,33 A (100 W) max., IP20, unabhängige Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789
Elektrische Daten
Nennspannung | 220…240 Vac |
Eingangspannung | 198…264 Vac |
Netzfrequenz | 50/60 Hz |
Leistungsfaktor (λ) | ≥0,95 Volllast, 230 Vac |
Eingangstrom | 0,78 A max. Volllast, 198 Vac |
Leerlaufverluste | ≤0,5 W |
Einschaltstrom | 60 A max. Volllast, 230 Vac |
Schutzleiterstrom | < 0,7 mA Volllast, 240 Vac |
Ausgangsspannung | 12 Vdc |
Ausgangsstrom | 0…8,33 A |
Nennausgangsleistung | 100 W max. |
Effizienz | ≥ 88 % |
Lebensdauer | > 50.000 h Volllast, 230 Vac, 40°C |
Dimmbar | Nein |
Betriebsbedingung
LED Trafo 24V 100W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin
Umgebungstemperatur (ta) | -20…+45 °C |
Max. Oberflächentemperatur (tc) | 90 °C |
Zulässige rel. Luftfeuchte | 20…90 % |
Schutzklasse | II |
Schutzart | IP20 |
Schutzeinrichtung
Kurzschlussschutz | Ja * |
Überlastschutz | Ja * 105…150 % |
Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
LED Trafo 24V 100W Ultra Slim Flach Flickerfree für LED Streifen Möbeleinbau Konstantspannung LED Netzteil Driver Treiber Transformator super thin
Normen (LVD) | EN 61347-1, EN 61347-2-13 EN 62493, EN 62384 |
Normen (EMV) | EN 61000-3-2, EN 61000-3-3 EN 61000-4-2, EN 55015 EN 61547, EN 61547 |
Prüfzeichen | CE |
RoHS Übereinstimmend | Ja |
Installation
Art der Installation | Unabhängige Installation |
Art des Anschluss | Schraubklemme |
Leitungsquerschnitt, eingangseitig | 0,75…1,5 mm² |
Leitungsquerschnitt, ausgangseitig | 0,75…1,5 mm² |
Abisolierlänge, eingangseitig | 6…8 mm |
Abisolierlänge, ausangseitig | 6…8 mm |
Abmessung
Anschlussplan
LED-Netzteil US-100V24G: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 24 V (DC), nicht dimmbar, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 100 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Montage: Schutzart IP20, Abmessung 350 x 30 x 18 mm (L x B x H), Umgebungstemperatur (ta) -25 – +45 °C, Max. Oberflächentemperatur (tc) 90 °C. Anschluss durch Schraubklemmen.
Sciherheit & Qualität: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, Möbelzulassung, Lebensdauer > 60.000 Stunden.
