ST-60M-DALI2 (350…1050mA 60W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608585088

Beschreibung

LED Trafo 350mA – 1050mA 60W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

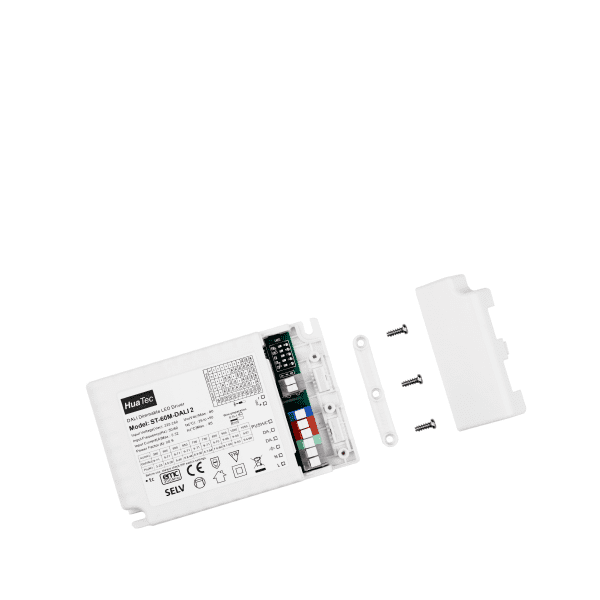

ST-60M-DALI2

LED-Netzteil mit einstellbarem Ausgangsstrom
60 W max., IP20, unabhängige Installation
dimmbar mit DALI2, PUSH (pri.)
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Eingangspannung 198…264 Vac
Nennspannung(AC) 220…240 Vac
Nennspannung(DC) 200…240 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥0,9  Volllast,230 Vac
Eingangstrom 0,32 A max.  Volllast,230Vac
Einschaltstrom 16 A max.
Ausgangsspannung 9…71 Vdc
Ausgangsoptionen 350 mA, 9-71 Vdc, 3-25 W
500 mA, 9-71 Vdc, 4,5-36 W
550 mA, 9-71 Vdc, 5-40 W
650 mA, 9-71 Vdc, 5,8-46 W
700 mA, 9-71 Vdc, 6,3-50 W
750 mA, 9-71 Vdc, 6,7-54 W
850 mA, 9-70 Vdc, 7,6-60 W
900 mA, 9-66 Vdc, 8,1-60 W
1000 mA, 9-60 Vdc, 9-60 W
1050 mA, 9-57 Vdc, 9,4-60 W
Nennausgangsleistung 60 W max.
Effizienz ≥ 86 %  Volllast, 230 Vac
Lebensdauer > 50.000 h
Dimmart DALI2, PUSH (pri.)
Dimmbereich 1…100 %



Betriebsbedingung

LED Trafo 350mA – 1050mA 60W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -25…+50 °C
Max. Oberflächentemperatur (tc) 85 °C
Zulässige rel. Luftfeuchte 10…95 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja
Übertemperaturschutz Ja


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen (LVD) EN 61347-1, EN 61347-2-13
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 55015, EN 61547
Normen (DALI) IEC62386-101(2.0)
IEC 62386-102 (2.0)
IEC 62386-207 (2.0)
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

Art der Installation Unabhängige Installation
Art des Anschluss Federzugklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,5 mm²
Abisolierlänge, eingangseitig 6…8 mm
Abisolierlänge, ausangseitig 6…8 mm



Abmessung

LED Trafo 350mA – 1050mA 60W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator



Anschlussplan





LED-Netzteil ST-60M-DALI2: LED Trafo mit einstellbarem Ausgang, Eingang 220 – 240 V (AC), DALI-2, Taster (PUSH, primär) dimmbar, flackerfrei, unabhängige Installation.
Multi-Ausgang:Einstellbarer Ausgang 350 mA / 500 mA / 550 mA / 650 mA / 700 mA / 750 mA / 850 mA / 900 mA / 1000 mA / 1050 mA Konstantstrom, Einstellung durch DIP-Schalter.
Leistung: Für Ausgangsstrom 350 mA 3 – 25 W / 500 mA 4,5 – 36 W / 700 mA 6,3 – 50 W / 900 mA 8,1 – 60 W / 1050 mA 9,4 – 60 W.
Dimmbarkeit: DALI, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Sicherheit & Qualität: Schutzeinrichtung Kurzschlussschutz und Übertemperaturschutz vorhanden. Lebensdauer > 50.000 Stunden.
Montage: Schutzart IP20, Abmessung 123 x 79 x 24 mm (L x B x H), Umgebungstemperatur (ta) -25 – +50 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Federzugklemmen.
huatec eaglerise led trafo netzteil driver treiber transformator 350mA 500mA 550mA 650mA 700mA 750mA 850mA 900mA 1000mA 1050mA 0,35a 0,5a 0,55a 0,65a 0,7a 0,75a 0,85a 0,9a 1a 1,05a flickerfree flackerfrei dc konstantstrom 40w 50w 60w 40 50 60 watt dimmbar dimmable dali 2 PUSH led-streifen lampe
LED Trafo 350mA – 1050mA 60W dimmbar DALI 2 Push IP20

Datenblatt LED-Netzteil ST-60M-DALI2
