SS-6V24 (24V 6W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608585798

Beschreibung

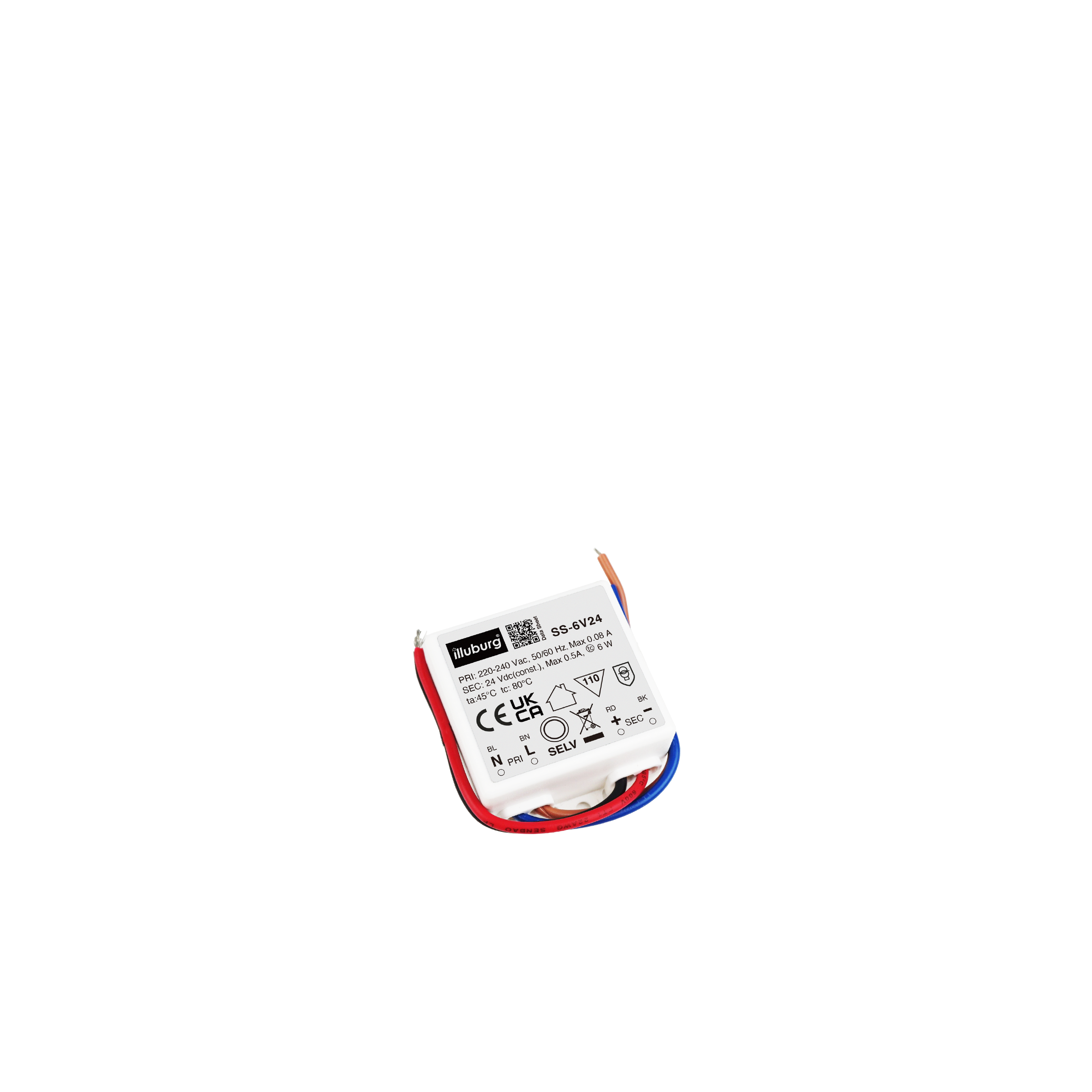

Illuburg LED Trafo 24V 6W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber

SS-6V24

LED-Netzteil für 24 Vdc Konstantspannung
0,25 A (6 W) max., IP20, Einbau-Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nenneingangsspannung 220…240 Vac
Eingangsspannungsbereich 198…264 Vac
Nenneingangsspannung(DC) 198…254 Vdc
Eingangsspannungsbereich(DC) 176…280 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) 0,8C   Volllast, 230 Vac
Eingangstrom 0,08 A max.   Volllast, 176 Vac
Leerlaufverluste ≤0,5 W
Einschaltstrom 10 A max.
Schutzleiterstrom < 0,7 mA   240 Vac
Ausgangsspannung 24 Vdc
Ausgangsstrom 0…0,25 A
Nennausgangsleistung 6 W max.
Effizienz ≥ 75 %
Lebensdauer > 44.000 h    45°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 24V 6W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 80 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   105…150 %
Überspannungschutz Ja *   >25,2 Vdc


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 24V 6W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 62384
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 61000-4-5
EN 55015, EN 61547
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

Kabellänge, eingangseitig 150 ± 5 mm
Kabellänge, ausgangseitig 110 ± 5 mm
Kabelquerschnitt, eingangseitig 2 x 0.5 mm² (20 AWG)
Kabelquerschnitt, ausgangseitig 2 x 0.34 mm² (22 AWG)
Kabelende, eingangseitig 6 mm verzinnt
Kabelende, ausangseitig 6 mm verzinnt



Abmessung



Anschlussplan


LED-TREIBER SS-6V24: Eingang 220 – 240 V (AC), Ausgang 24 V (DC) Konstantpannung, nicht dimmbar, Einbau-Installation.
LEISTUNG: für LEDs (Streifen, Lampen) bis max. 6 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
FLICKERFREE: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
MONTAGE: Schutzart IP20, Abmessung 52 x 43 x 21 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 80°C.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz und Kurzschlussschutz vorhanden. Prüfzeichen CE, UKCA. Lebensdauer > 40.000 Stunden.
illuburg led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung 4w 5w 6w 4 5 6 watt flickerfree flackerfrei led-streifen lampe
LED Trafo 24V 6W Flickerfree IP20

Datenblatt LED-Netzteil SS-6V24
