SS-45V24 (24V 45W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

Beschreibung

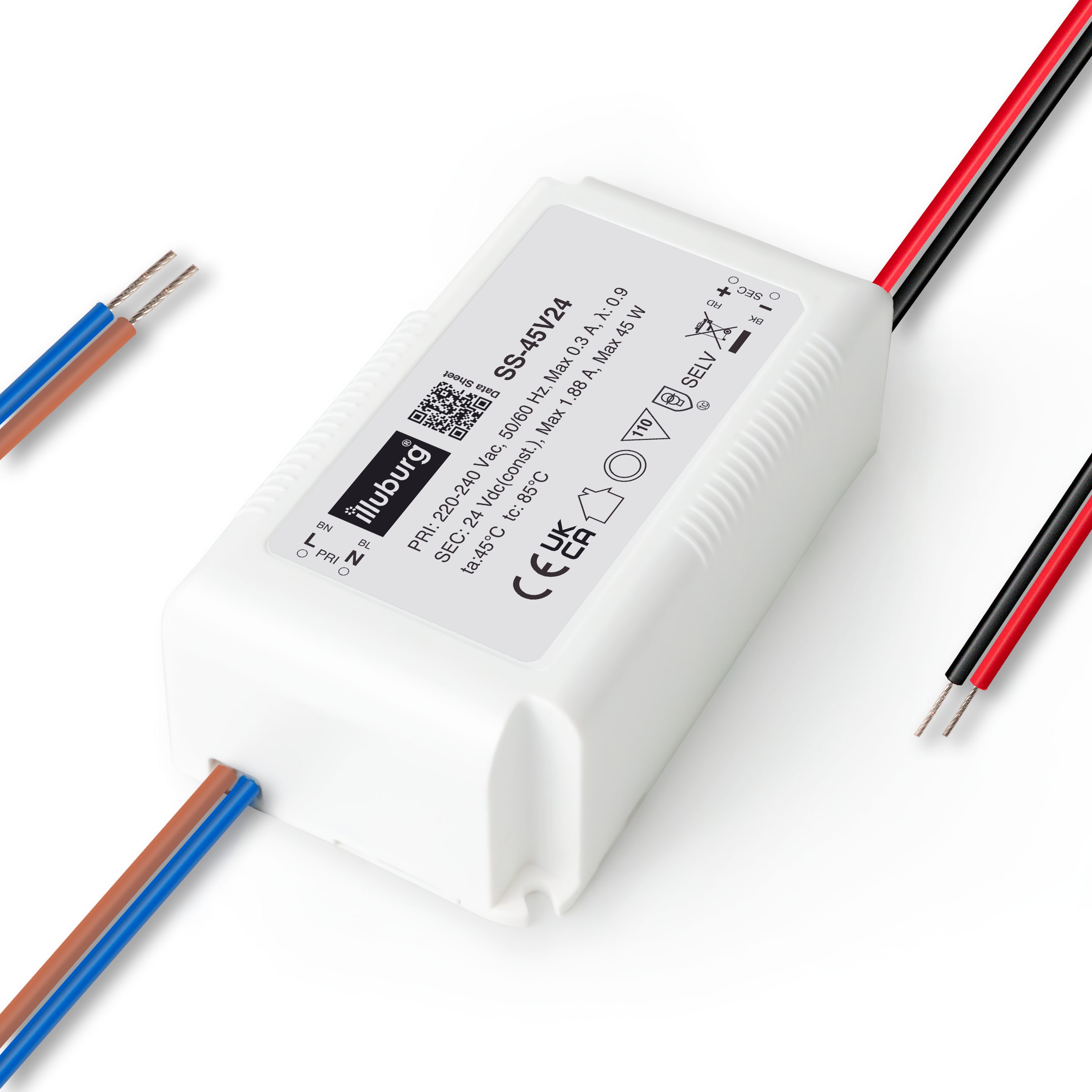

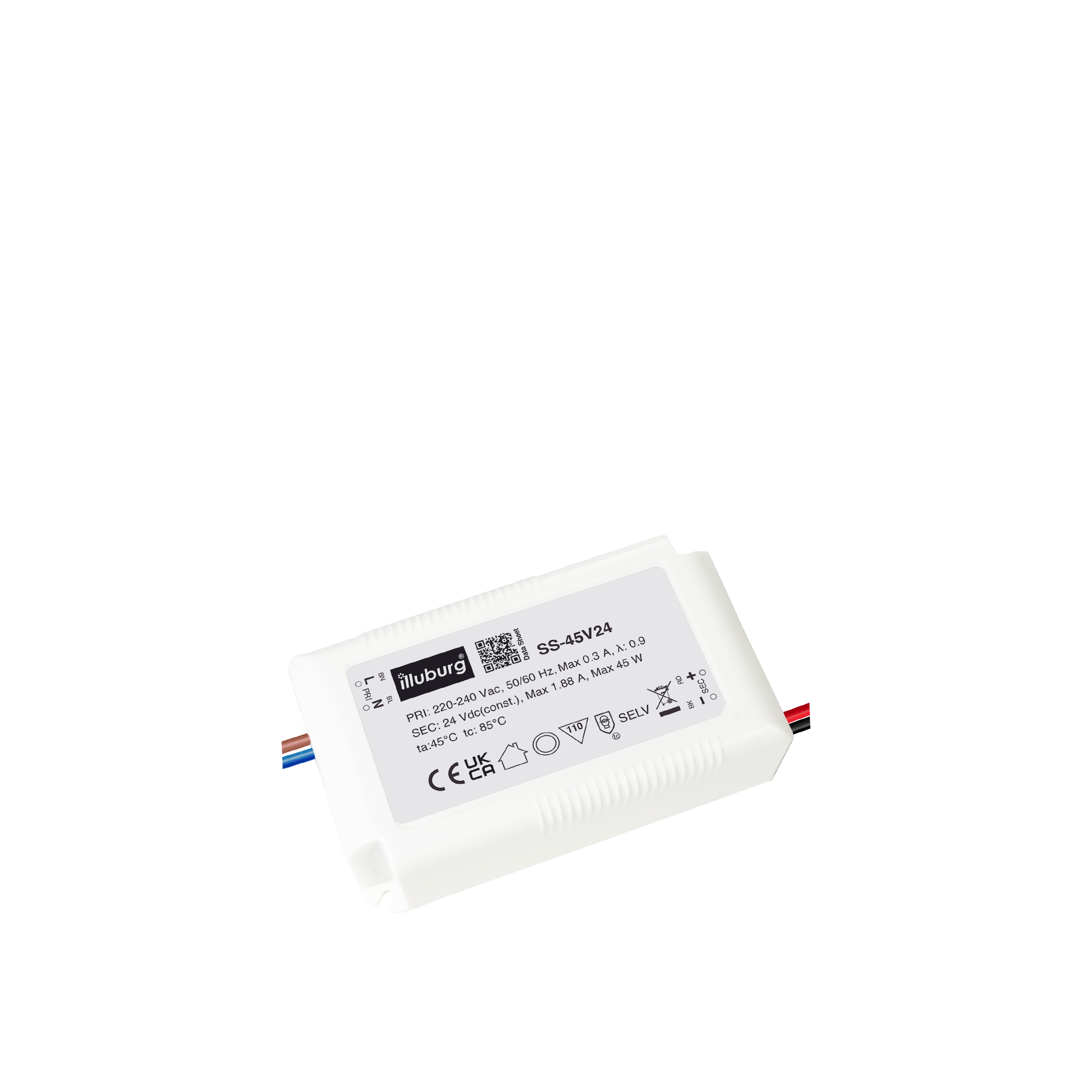

Illuburg LED Trafo 24V 45W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber

SS-45V24

LED-Netzteil für 24 Vdc Konstantspannung
1,88 A (45 W) max., IP20, Einbau-Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) >0,9      Volllast, 230 Vac
Eingangstrom 0,3 A max.   Volllast, 198 Vac
Leerlaufverluste ≤0,5 W
Einschaltstrom 30 A max.   Full Load, 230 Vac
Schutzleiterstrom < 0,7 mA    240 Vac
Ausgangsspannung 24 Vdc
Ausgangsstrom 0…1,88 A
Nennausgangsleistung 45 W max.
Effizienz ≥ 85 %       Full Load, 230 Vac
Lebensdauer > 30.000 h    45°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 24V 45W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 85 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   105…150 %
Überspannungschutz Ja *   >25,2 Vdc
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Illuburg LED Trafo 24V 45W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 62384
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 61000-4-5
EN 55015, EN 61547
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

Kabellänge, eingangseitig 135 ± 5 mm
Kabellänge, ausgangseitig 135 ± 5 mm
Kabelquerschnitt, eingangseitig 2 x 0.5 mm² (20 AWG)
Kabelquerschnitt, ausgangseitig 2 x 0.5 mm² (20 AWG)
Kabelende, eingangseitig 6 mm verzinnt
Kabelende, ausangseitig 6 mm verzinnt



Abmessung



Anschlussplan


LED-TREIBER SS-18V24: Eingang 220 – 240 V (AC), Ausgang 24 V (DC) Konstantpannung, nicht dimmbar, Einbau-Installation.
LEISTUNG: für LEDs (Streifen, Lampen) bis max. 18 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
FLICKERFREE: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
MONTAGE: Schutzart IP20, Abmessung 69 x 35 x 23 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 85°C.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA. Lebensdauer > 30.000 Stunden.
