SS-12V24 (24V 12W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

Beschreibung

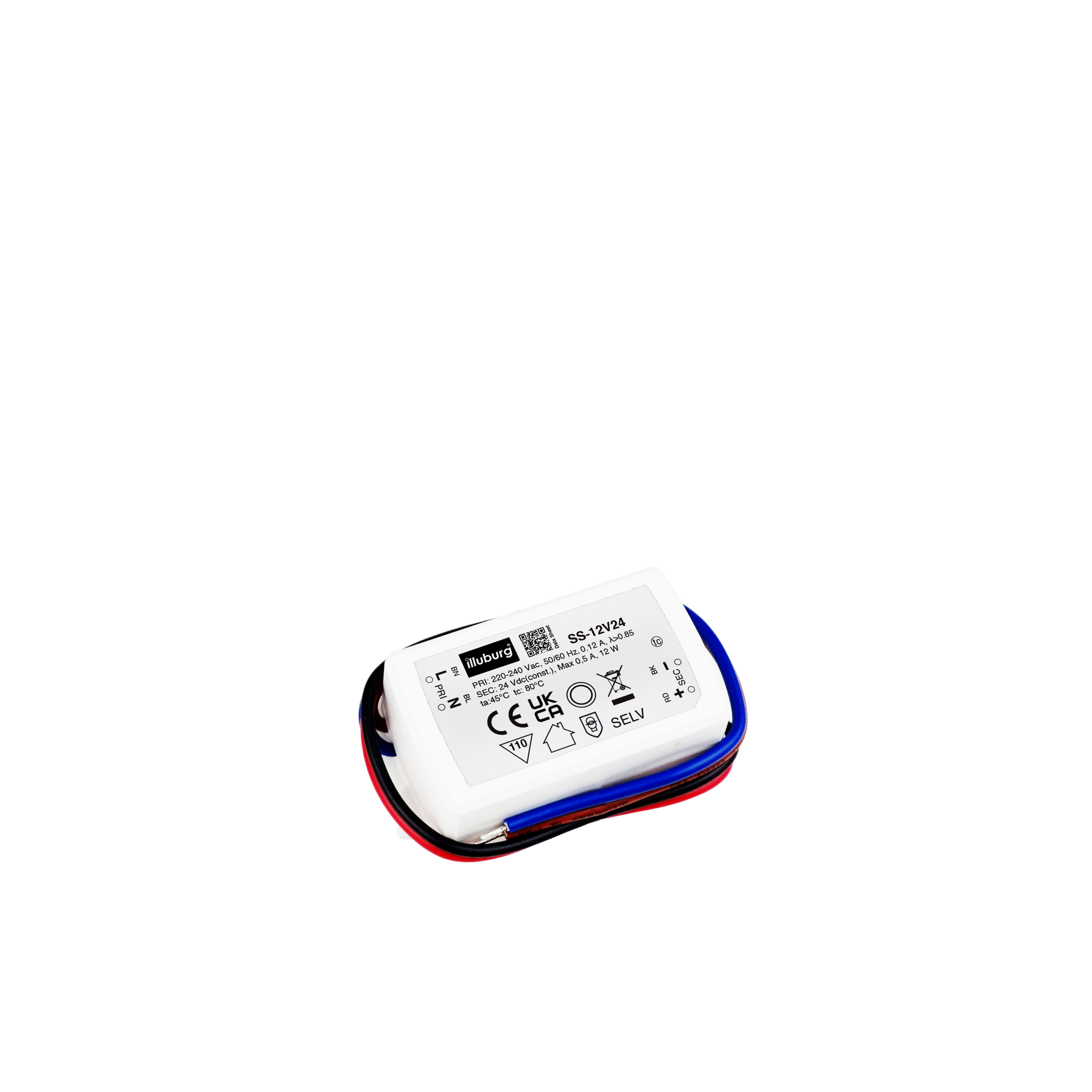

Illuburg LED Trafo 24V 12W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber

SS-12V24

LED-Netzteil für 24 Vdc Konstantspannung
0,5 A (12 W) max., IP20, Einbau-Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) >0,85   Volllast, 230 Vac
Eingangstrom 0,12 A max.   Volllast, 176 Vac
Leerlaufverluste ≤0,5 W
Einschaltstrom 10 A max.
Schutzleiterstrom < 0,7 mA   240 Vac
Ausgangsspannung 24 Vdc
Ausgangsstrom 0,5 A max.
Nennausgangsleistung 12 W max.
Effizienz ≥ 83 %
Lebensdauer > 30.000 h    45°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 24V 12W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 80 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   105…150 %
Überspannungschutz Ja *   >12,6 Vdc
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 24V 12W Flackerfrei für LED Strip Lampe Einbau LED Netzteil Treiber

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 62384
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 61000-4-5
EN 55015, EN 61547
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

Kabellänge, eingangseitig 160 ± 5 mm
Kabellänge, ausgangseitig 160 ± 5 mm
Kabelquerschnitt, eingangseitig 2 x 0.5 mm² (20 AWG)
Kabelquerschnitt, ausgangseitig 2 x 0.5 mm² (20 AWG)
Kabelende, eingangseitig 6 mm verzinnt
Kabelende, ausangseitig 6 mm verzinnt



Abmessung



Anschlussplan


LED-TREIBER SS-12V24: Eingang 220 – 240 V (AC), Ausgang 24 V (DC) Konstantpannung, nicht dimmbar, Einbau-Installation.
LEISTUNG: für LEDs (Streifen, Lampen) bis max. 12 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
FLICKERFREE: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
MONTAGE: Schutzart IP20, Abmessung 69 x 35 x 23 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 80°C.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA. Lebensdauer > 30.000 Stunden.
illuburg led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung 8w 9w 10w 12w 8 9 10 12 watt flickerfree flackerfrei led-streifen lampe
LED Trafo 24V 12W Flickerfree IP20

Datenblatt LED-Netzteil SS-12V24
