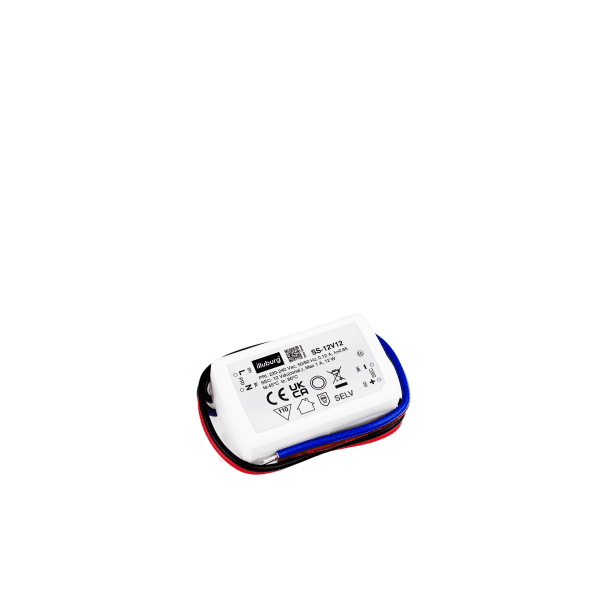

SS-12V12 (12V 12W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608585378

Beschreibung

Illuburg LED Trafo 12V 12W Flackerfrei für LED Strip G4 GU5,3 MR11 MR16 Einbau LED Netzteil Treiber

SS-12V12

LED-Netzteil für 12 Vdc Konstantspannung
1 A (12 W) max., IP20, Einbau-Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) >0,85   Volllast, 240 Vac
Eingangstrom 0,12 A max.   Volllast, 198 Vac
Leerlaufverluste ≤0,5 W
Einschaltstrom 10 A max.
Schutzleiterstrom < 0,7 mA   240 Vac
Ausgangsspannung 12 Vdc
Ausgangsstrom 1 A max.
Nennausgangsleistung 12 W max.
Effizienz ≥ 83 %
Lebensdauer > 30.000 h    45°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 12V 12W Flackerfrei für LED Strip G4 GU5,3 MR11 MR16 Einbau LED Netzteil Treiber

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 80 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   105…150 %
Überspannungschutz Ja *   >12,6 Vdc
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 12V 12W Flackerfrei für LED Strip G4 GU5,3 MR11 MR16 Einbau LED Netzteil Treiber

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 62384
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 61000-4-5
EN 55015, EN 61547
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

Kabellänge, eingangseitig 160 ± 5 mm
Kabellänge, ausgangseitig 160 ± 5 mm
Kabelquerschnitt, eingangseitig 2 x 0.5 mm² (20 AWG)
Kabelquerschnitt, ausgangseitig 2 x 0.5 mm² (20 AWG)
Kabelende, eingangseitig 6 mm verzinnt
Kabelende, ausangseitig 6 mm verzinnt



Abmessung



Anschlussplan


LED-TREIBER SS-12V12: Eingang 220 – 240 V (AC), Ausgang 12 V (DC) Konstantpannung, nicht dimmbar, Einbau-Installation.
LEISTUNG: für LEDs (Streifen, Lampen inkl. GU5,3 / MR16, G4 / MR11) bis max. 12 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
FLICKERFREE: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
MONTAGE: Schutzart IP20, Abmessung 69 x 35 x 23 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 80°C.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA. Lebensdauer > 30.000 Stunden.
illuburg led trafo netzteil driver treiber transformator 12v 12 volt dc konstantspannung gleichspannung 8w 9w 10w 12w 8 9 10 12 watt flickerfree flackerfrei led-streifen lampe gu5.3 mr16 g4 mr11
LED Trafo 12V 12W Flickerfree IP20

Datenblatt LED-Netzteil SS-12V12
