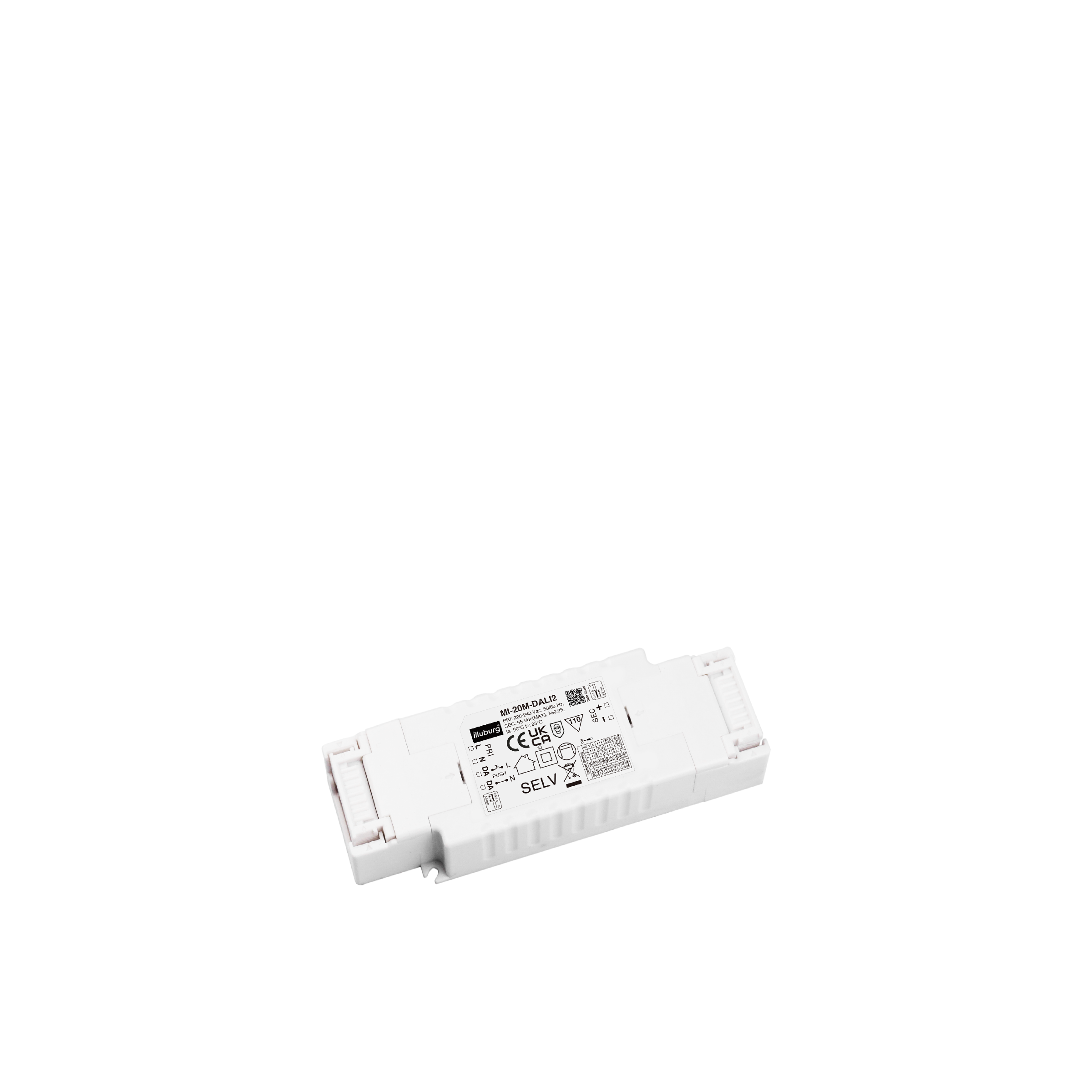

MI-20M-DALI2 (200…550mA 20W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608585286

Beschreibung

LED Trafo 200mA – 550mA 20W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

MI-20M-DALI2

LED-Netzteil mit einstellbarem Ausgangsstrom
20 W max., IP20, unabhängige Installation
dimmbar mit DALI2, PUSH (pri.)
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Eingangspannung 198…264 Vac
Nennspannung(AC) 220…240 Vac
Nennspannung(DC) 200…240 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0,94  Volllast, 230Vac
Eingangstrom 0,12 A max.  Volllast, 230Vac
Einschaltstrom <15 A max. 100𝜇s, 230 Vac
Ausgangsspannung 55 Vdc max.
Ausgangsstrom 200 mA, 3-45 Vdc, 0,6-9 W
250 mA, 3-45 Vdc, 0,8-11,3 W
300 mA, 3-45 Vdc, 0,9-13,5 W
350 mA, 3-45 Vdc, 1,1-15,8 W
400 mA, 3-45 Vdc, 1,2-18 W
450 mA, 3-45 Vdc, 1,4-20,3 W
500 mA, 3-40 Vdc, 1,5-20 W
550 mA, 3-36 Vdc, 1,7-19,8 W
Nennausgangsleistung 20 W max.
Effizienz ≥ 88 %  Volllast, 230 Vac
Lebensdauer 5 Jahre  Ta, Volllast
Dimmart DALI-2 (0-100%)
Primary PUSH (2-100%)



Betriebsbedingung

LED Trafo 100mA – 440mA 10W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -25…+50 °C
Max. Oberflächentemperatur (tc) 85 °C
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Überspannungschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen (LVD) EN 61347-1, EN 61347-2-13
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 55015, EN 61547
DALI protocol standard IEC62386-102, IEC62386-207 DT6
Prüfzeichen CE



Installation

LED Trafo 100mA – 440mA 10W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Art der Installation Unabhängige Installation
Art des Anschluss Federzugklemme
Leitungsquerschnitt, eingangseitig 0,5…1,0 mm²
Leitungsquerschnitt, ausgangseitig 0,5…1,0 mm²
Abisolierlänge, eingangseitig 6…8 mm
Abisolierlänge, ausangseitig 6…8 mm



Abmessung

Abmessung mit Zugentlastung



Abmessung ohne Zugentlastung



Anschlussplan





LED-Netzteil MI-20M-DALI2: LED Trafo mit einstellbarem Ausgang, Eingang 220 – 240 V (AC), DALI2, dimmbar, flackerfrei, unabhängige Installation.
Multi-Ausgang:Einstellbarer Ausgang 200 mA / 250 mA / 300 mA / 350 mA / 400 mA / 450 mA / 500 mA/ 700 mA Konstantstrom, Einstellung durch DIP-Schalter.
Leistung: Für Ausgangsstrom 200 mA 0,6 – 9 W / 250 mA 0,8 – 11,3 W / 300 mA 0,9 – 13,5 W / 350 mA 1,1 – 15,8 W / 400 mA 1,2 – 18 W / 450 mA 1,4 – 20,3 W / 500 mA 1,5 – 20 W / 550 mA 1,7 – 19,8 W.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Dimmbarkeit: DALI-2, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz vorhanden. Lebensdauer > 40.000 Stunden.
Montage: Schutzart IP20, Abmessung 136 x 43 x 24 mm (L x B x H), Umgebungstemperatur (ta) -25 – +50 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Federzugklemmen.
huatec eaglerise led trafo netzteil driver treiber transformator 200mA 250mA 300mA 350mA 400mA 450mA 500mA 550mA 0,2a 0,25a 0,3a 0,35a 0,4a 0,45a 0,5a 0,55a flickerfree flackerfrei dc konstantstrom 10w 15w 20w 10 15 20 watt dimmbar dimmable dali 2 led-streifen lampe
LED Trafo 200mA – 550mA 20W dimmbar DALI-2 Push IP20

Datenblatt LED-Netzteil MI-20M-DALI2
