EAN: 4260608582346

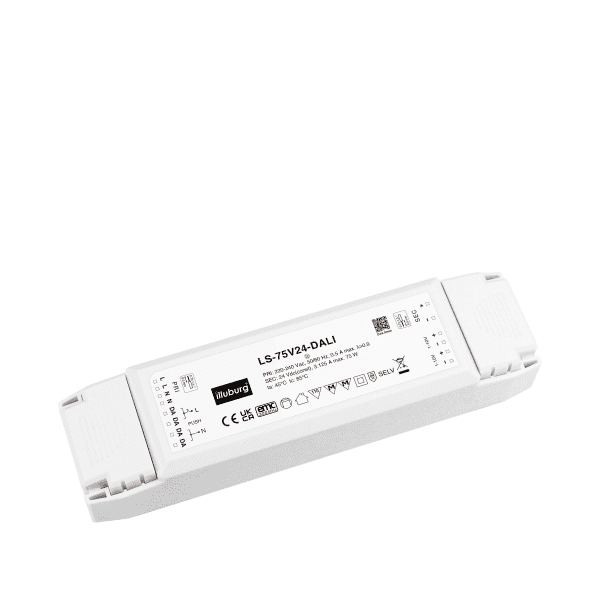

LS-75V24-DALI (24V 75W)
Beschreibung
LED Trafo 24V 75W dimmbar DALI 1-10V Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
LS-75V24-DALI
LED-Netzteil für 24 Vdc Konstantspannung
3,125 A (75 W) max., IP20, unabhängige Installation
dimmbar mit DALI, 1-10V, PUSH (pri.)
Flackerfrei gemäß IEEE 1789
Elektrische Daten
| Nennspannung | 220…240 Vac |
| Eingangspannung | 198…264 Vac |
| Netzfrequenz | 50/60 Hz |
| Leistungsfaktor (λ) | ≥ 0,9 Volllast, 230 Vac |
| Eingangstrom | 0,5 A max. |
| Einschaltstrom | 15 A max. 230 Vac |
| Ausgangsspannung | 24 Vdc |
| Ausgangsstrom | 3,125 A max. |
| Nennausgangsleistung | 75 W max. |
| Effizienz | ≥ 85 % Volllast, 230 Vac |
| Lebensdauer | > 50.000 h |
| Dimmart | DALI, 1-10V, PUSH (pri.) |
| Dimmbereich | 1…100 % |
Betriebsbedingung
LED Trafo 24V 75W dimmbar DALI 1-10V Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Umgebungstemperatur (ta) | -20…+45 °C |
| Max. Oberflächentemperatur (tc) | 85 °C |
| Zulässige rel. Luftfeuchte | 10…95 % |
| Schutzklasse | II |
| Schutzart | IP20 |
Schutzeinrichtung
| Kurzschlussschutz | Ja * |
| Überlastschutz | Ja * |
| Übertemperaturschutz | Ja * |
(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.
Normen & Zertifikate
| Normen (LVD) | EN 61347-1, EN 61347-2-13 |
| Normen (EMV) | EN 61000-3-2, EN 61000-3-3 EN 55015, EN 61547 |
| Normen (DALI) | IEC 62386-102 (1.0), IEC 62386-207 (1.0) |
| Prüfzeichen | CE |
| RoHS Übereinstimmend | Ja |
Installation
LED Trafo 24V 75W dimmbar DALI 1-10V Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator
| Art der Installation | Unabhängige Installation |

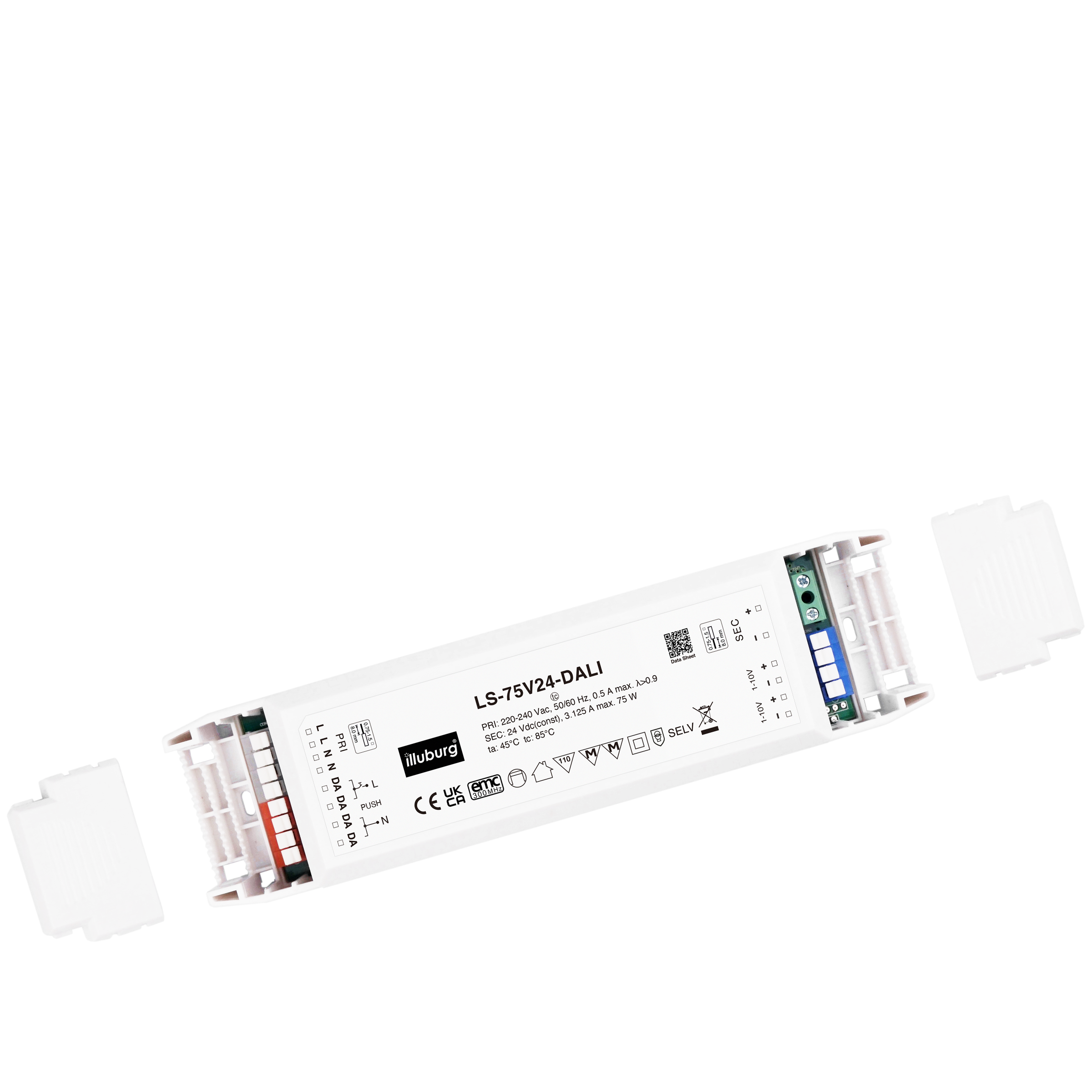

| Art des Anschluss | Schraubklemme, Federzugklemme |
| Leitungsquerschnitt, eingangseitig | 0,75…1,5 mm² |
| Leitungsquerschnitt, ausgangseitig | 0,75…1,5 mm² |
| Abisolierlänge, eingangseitig | 6…8 mm |
| Abisolierlänge, ausangseitig | 6…8 mm |

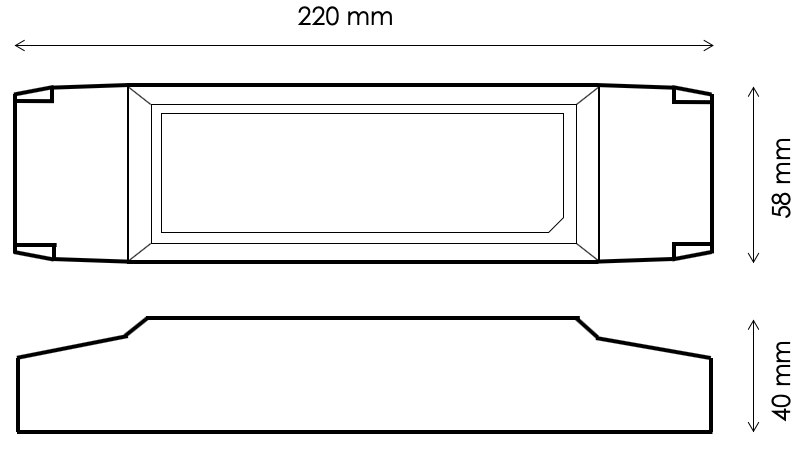

Abmessung

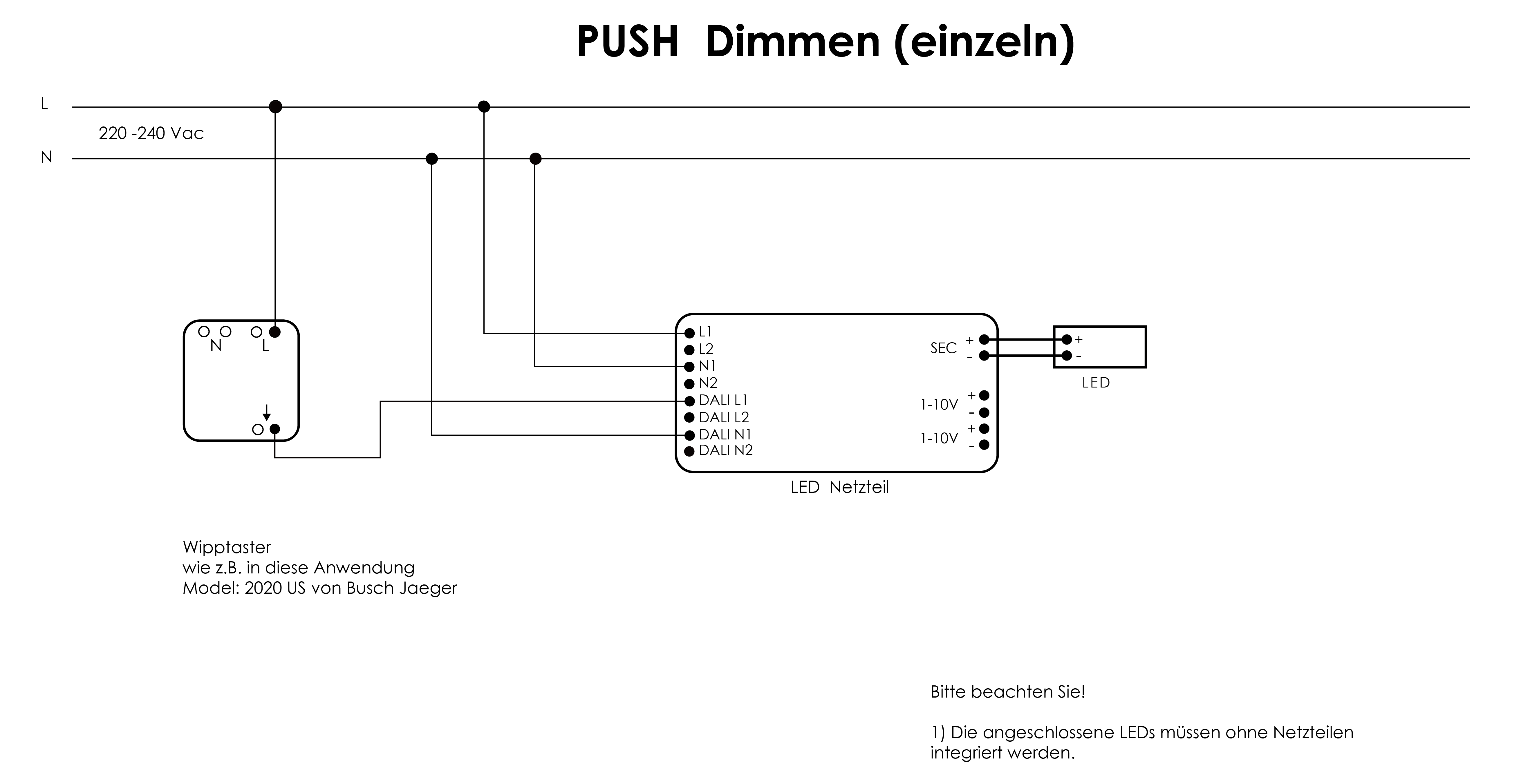

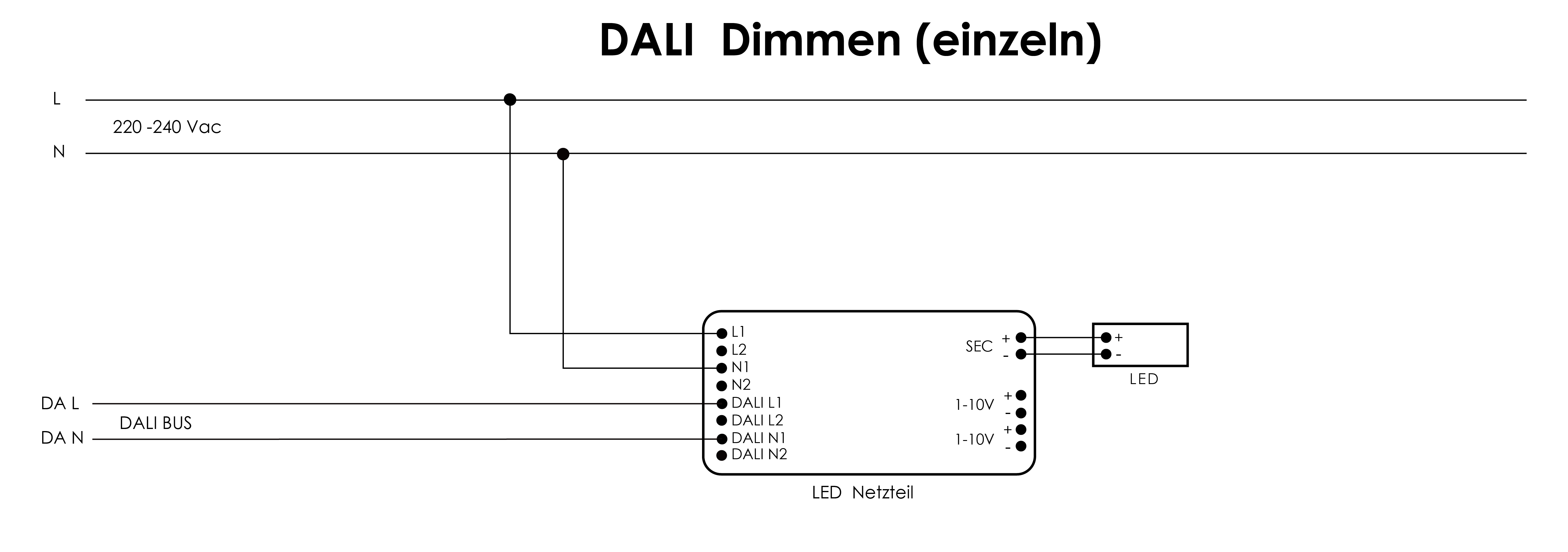

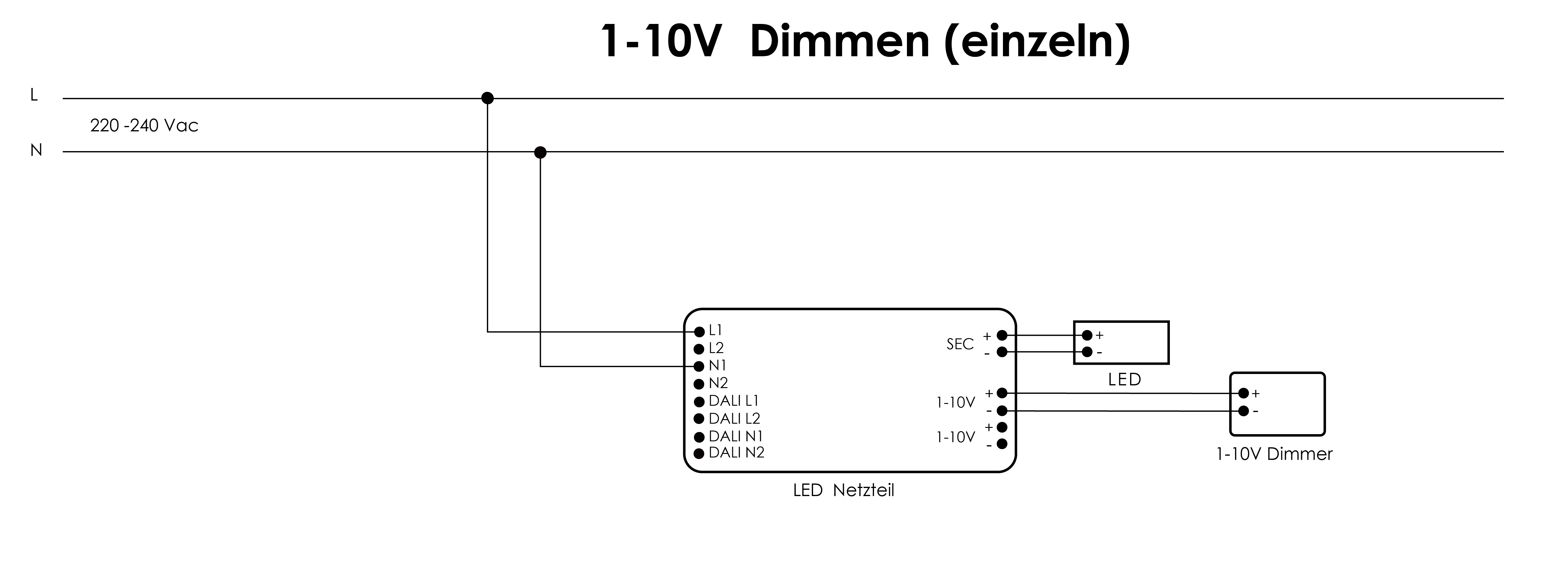

Anschlussplan
LED-Netzteil LS-75V24 DALI: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 24 V (DC), dimmbar, flackerfrei, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 75 W(für GU5,3 / MR16 oder G4 / MR11 Fassung nicht geeignet), Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Dimmbarkeit: DALI, 1-10V, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Lebensdauer > 50.000 Stunden.
Montage: Schutzart IP20, Abmessung 220 x 58 x 40 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Schraubklemmen, Federzugklemmen.
