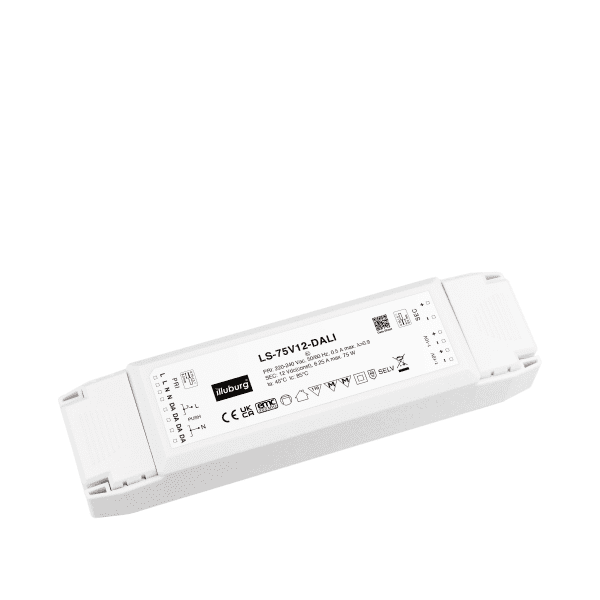

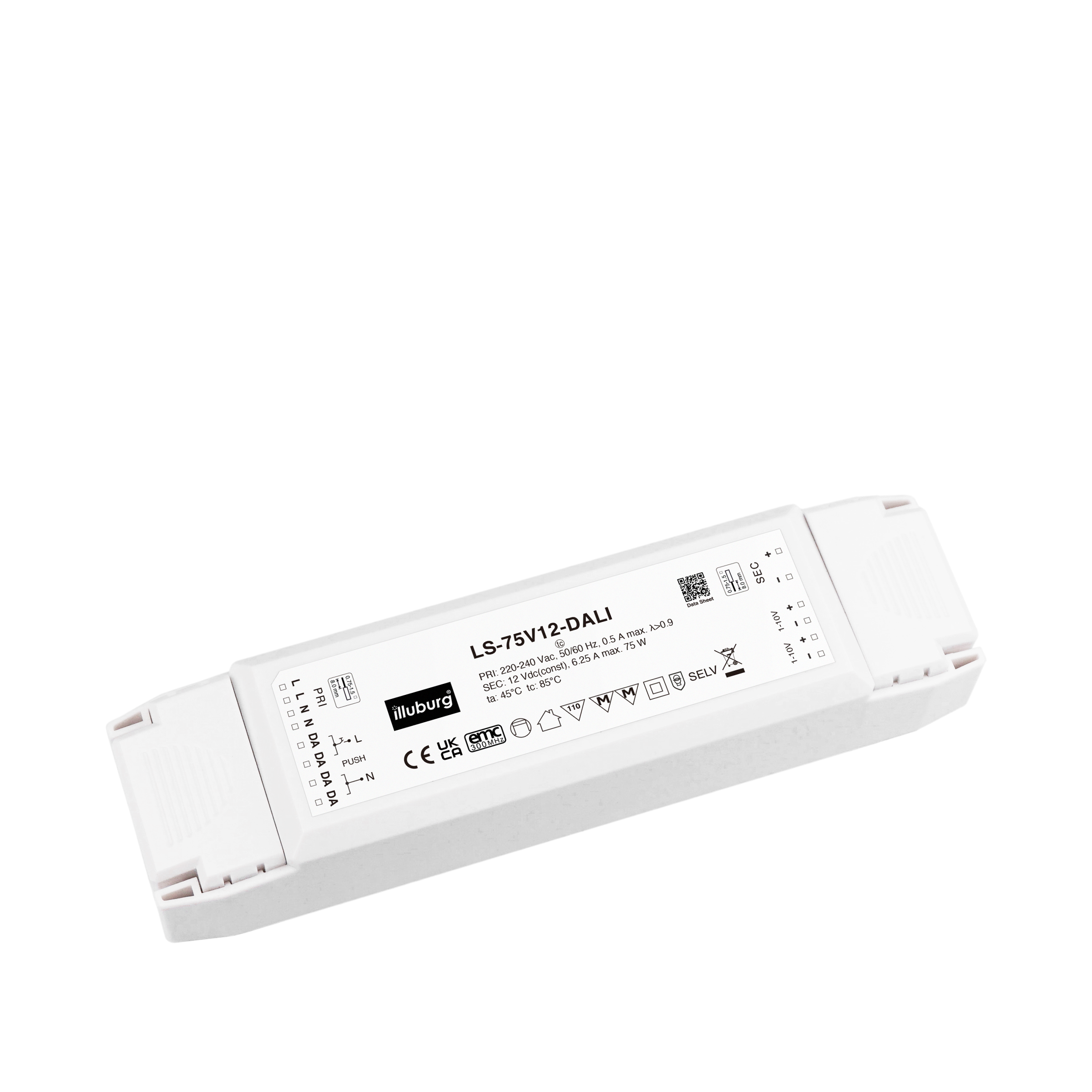

LS-75V12-DALI (12V 75W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608582339

Beschreibung

LED Trafo 12V 75W dimmbar DALI 1-10V Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

LS-75V12-DALI

LED-Netzteil für 12 Vdc Konstantspannung
6,25 A (75 W) max., IP20, unabhängige Installation
dimmbar mit DALI, 1-10V, PUSH (pri.)
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0,9   Volllast, 230 Vac
Eingangstrom 0,5 A max.
Einschaltstrom 15 A max.  230 Vac
Ausgangsspannung 12 Vdc
Ausgangsstrom 6,25 A max.
Nennausgangsleistung 75 W max.
Effizienz ≥ 84 %  Volllast, 230 Vac
Lebensdauer > 50.000 h
Dimmart DALI, 1-10V, PUSH (pri.)
Dimmbereich 1…100 %



Betriebsbedingung

LED Trafo 12V 75W dimmbar DALI 1-10V Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -25…+45 °C
Max. Oberflächentemperatur (tc) 85 °C
Zulässige rel. Luftfeuchte 10…95 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen (LVD) EN 61347-1, EN 61347-2-13
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 55015, EN 61547
Normen (DALI) IEC 62386-102 (1.0), IEC 62386-207 (1.0)
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

LED Trafo 12V 75W dimmbar DALI 1-10V Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Art der Installation Unabhängige Installation

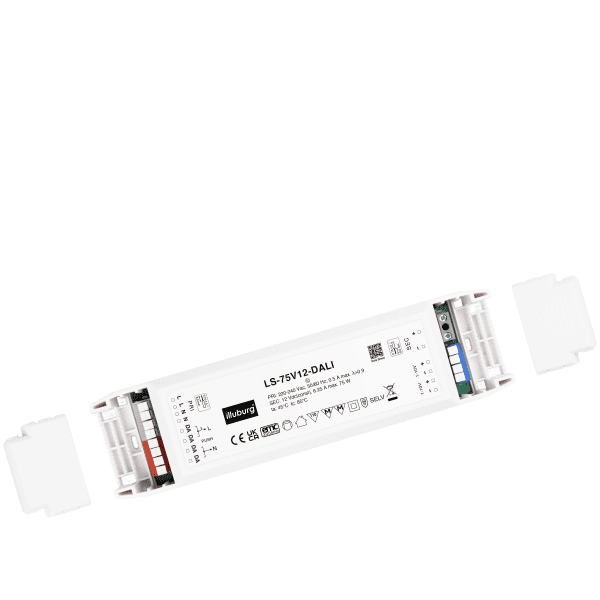

Art des Anschluss Schraubklemme, Federzugklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,5 mm²
Abisolierlänge, eingangseitig 6…8 mm
Abisolierlänge, ausangseitig 6…8 mm



Abmessung



Anschlussplan







LED-Netzteil LS-75V12 DALI: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 12 V (DC), dimmbar, flackerfrei, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 75 W(für GU5,3 / MR16 oder G4 / MR11 Fassung nicht geeignet), Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Dimmbarkeit: DALI, 1-10V, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Lebensdauer > 50.000 Stunden.
Montage: Schutzart IP20, Abmessung 220 x 58 x 40 mm (L x B x H), Umgebungstemperatur (ta) -25 – +45 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Schraubklemmen, Federzugklemmen.
huatec eaglerise led trafo netzteil driver treiber transformator 12v 12 volt flickerfree flackerfrei dc konstantspannung gleichspannung 60w 70w 75w 60 70 75 watt dimmbar dimmable led-streifen lampe
LED Trafo 12V 75W dimmbar DALI Push IP20

Datenblatt LED-Netzteil LS-75V12-DALI
