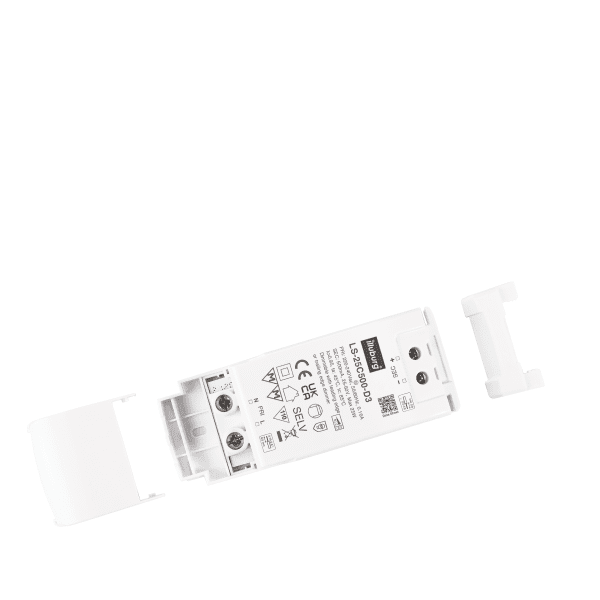

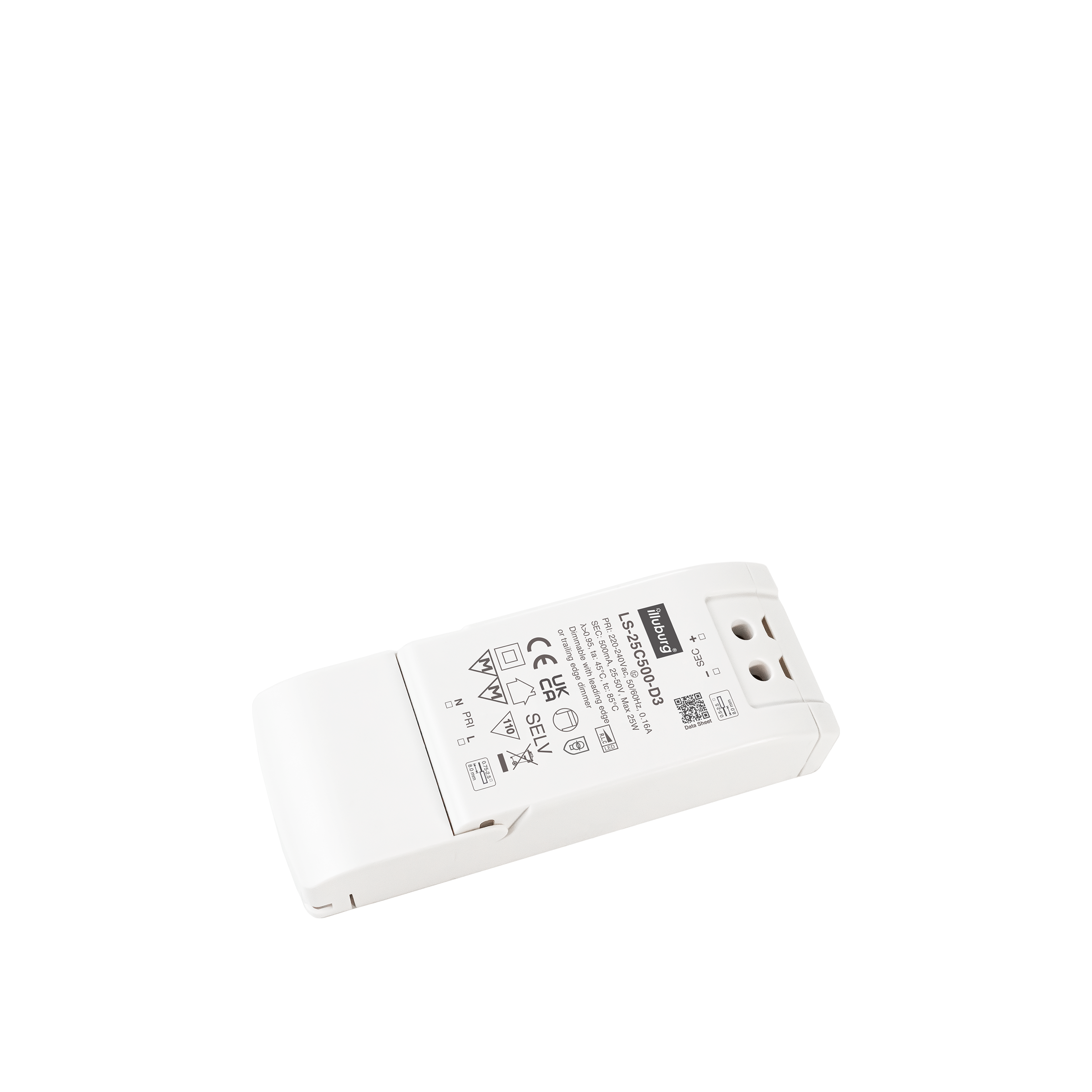

LS-25C500-D3 (500mA 25W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608587075

Beschreibung

LED Trafo 500mA 25W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

LS-25C500-D3

LED-Netzteil für 500 mA Konstantstrom
25…50 Vdc, 12,5…25 W, IP20, unabhängige Installation
TRIAC (Phasenan- & Phasenabschnitt) dimmbar

Elektrische Daten

Nennspannung 220…240 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) > 0,95    Volllast
Eingangstrom 0,16 A    Volllast
Einschaltstrom ≤ 5 A & 300us    Kaltstart
Ausgangsspannung 25…50 Vdc
Ausgangsstrom 500 mA
Nennausgangsleistung 12,5…25 W
Effizienz ≥ 83 %    Volllast
Lebensdauer 50.000 h
Dimmart TRIAC (Phasenan- & Phasenabschnitt)



Betriebsbedingung

LED Trafo 500mA 25W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 85 °C
Zulässige rel. Luftfeuchte 5…85 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Leerlaufschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen EN 61347-1, EN 61347-2-13,
EN 60598-1, EN 62493
EN 57710, EN 61000-3-2, EN 61000-3-3,
EN 55015, EN 61547
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

LED Trafo 500mA 25W dimmbar Konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Art der Installation Unabhängige Installation
Art des Anschluss Schraubklemme
Leitungsquerschnitt, eingangseitig 0,75…2,5 mm²
Leitungsquerschnitt, ausgangseitig 0,5…2,5 mm²
Abisolierlänge, eingangseitig 7,0…9,0 mm
Abisolierlänge, ausangseitig 7,0…9,0 mm



Abmessung



Anschlussplan



LED-TREIBER LS-25C500-D3: Eingang 220 – 240 V (AC), Ausgang 500mA Konstantstrom mit Spannungsbereich 25 – 50 V (DC), dimmbar, unabhängige Installation, Anschluss durch Schraubklemmen.
DIMMBARKEIT: TRIAC dimmbar (Phasenanschnitt & -abschnitt / leading & trailing edge). Kompatible Dimmer bitte siehe das Bild „Compatible Dimmer“.
LEISTUNG: für einzelne LED oder LEDs in Reihenschaltung mit einem konstanten Betriebsstrom von 400 mA bis 600 mA und einer Gesamtleistung von 12,5 W bis 25 W.
MONTAGE: Schutzart IP20, Abmessung 120 x 45 x 28 mm (L x B x H), Umgebungstemperatur (ta) -20 – +50 °C, Max. Oberflächentemperatur (tc) 85 °C. Einbau in die Möbel, Decke und Wand möglich.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA, MM, Lebensdauer > 50.000 Stunden.
illuburg led trafo netzteil driver treiber transformator 500ma 500 ma dc konstantstrom gleichstrom dimmbar triac 15w 20w 25w 15 20 25 watt möbel decke wand einbau
LED Trafo 500mA 25W dimmbar IP20
