LS-150V12-D2 (12V 150W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

Beschreibung

LED Trafo 12V 150W dimmbar Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

LS-150V12-D2

LED-Netzteil für 12 Vdc Konstantspannung
12,5 A (150 W) max., IP20, unabhängige Installation
Phasenabschnitt / Phasenabschnitt (TRIAC) dimmbar
geeignet für GU5.3(MR16) / G4(M11) und LED-Streifen

Elektrische Daten

Nennspannung 220…240 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) > 0,98  Volllast, 230 Vac
Eingangstrom 0,85 A max.  Volllast, 230 Vac
Einschaltstrom 49,4 A max..  220 Vac
Ausgangsspannung 12 Vdc
Ausgangsstrom 0…12,5 A
Nennausgangsleistung 150 W max.
Effizienz ≥ 88 %  Volllast, 220 Vac
Lebensdauer > 50.000 h  90 °C
Dimmart TRIAC (Phasenan- & Phasenabschnitt)



Betriebsbedingung

LED Trafo 12V 75W dimmbar Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+50 °C
Max. Oberflächentemperatur (tc) 90 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *  110…150 %
Überspannungschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen (LVD) EN 61347-1, GB 19510
Normen (EMV) EN 61000-3-2
EN 55015, EN 61547
EN 61000-4-2, 3, 4, 5, 6, 8, 11
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

LED Trafo 12V 75W dimmbar Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Art der Installation Unabhängige Installation
Art des Anschluss Schraubklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,5 mm²
Abisolierlänge, eingangseitig 8 mm
Abisolierlänge, ausangseitig 8 mm



Abmessung



Anschlussplan

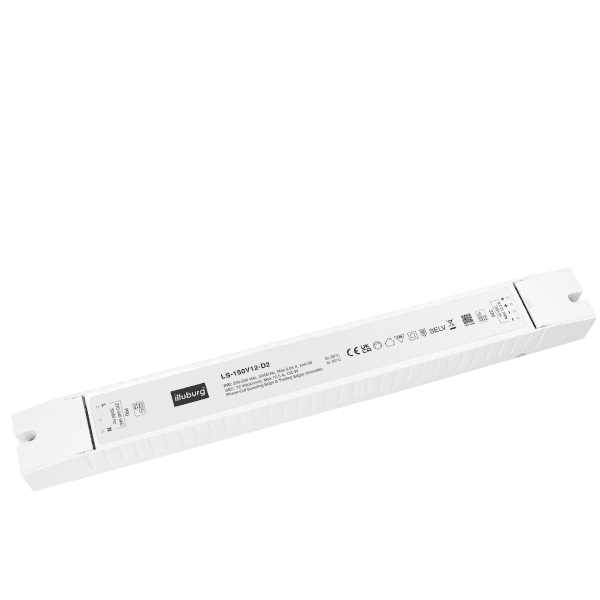

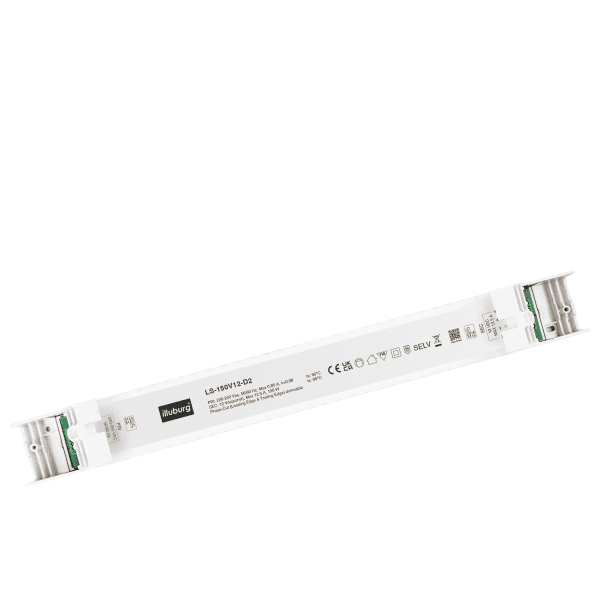

LED-Netzteil LS-150V12-D2: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 12 V (DC), dimmbar, flackerfrei, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 150 W(für GU5,3 / MR16 oder G4 / MR11 Fassung nicht geeignet), Parallelschaltung möglich.
Dimmbarkeit: TRIAC dimmbar (Phasenanschnitt & -abschnitt / leading & trailing edge), kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Lebensdauer > 30.000 Stunden.
Montage: Schutzart IP20, Abmessung 360 x 40 x 32 mm (L x B x H), Umgebungstemperatur (ta) -20 – +50 °C, Max. Oberflächentemperatur (tc) 90°C. Einfacher Anschluss durch Schraubklemmen.
huatec eaglerise led trafo netzteil driver treiber transformator 12v 12 volt flickerfree flackerfrei dc konstantspannung gleichspannung 80w 100w 120w 150w 80 100 120 150 watt dimmbar dimmable led-streifen lampe
LED Trafo 12V 150W dimmbar IP20

Datenblatt LED-Netzteil LS-150V12-D2

Download
