ST-12M-DALI2 (350…700mA 12W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608585279

Beschreibung

LED Trafo 350mA – 700mA 12W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

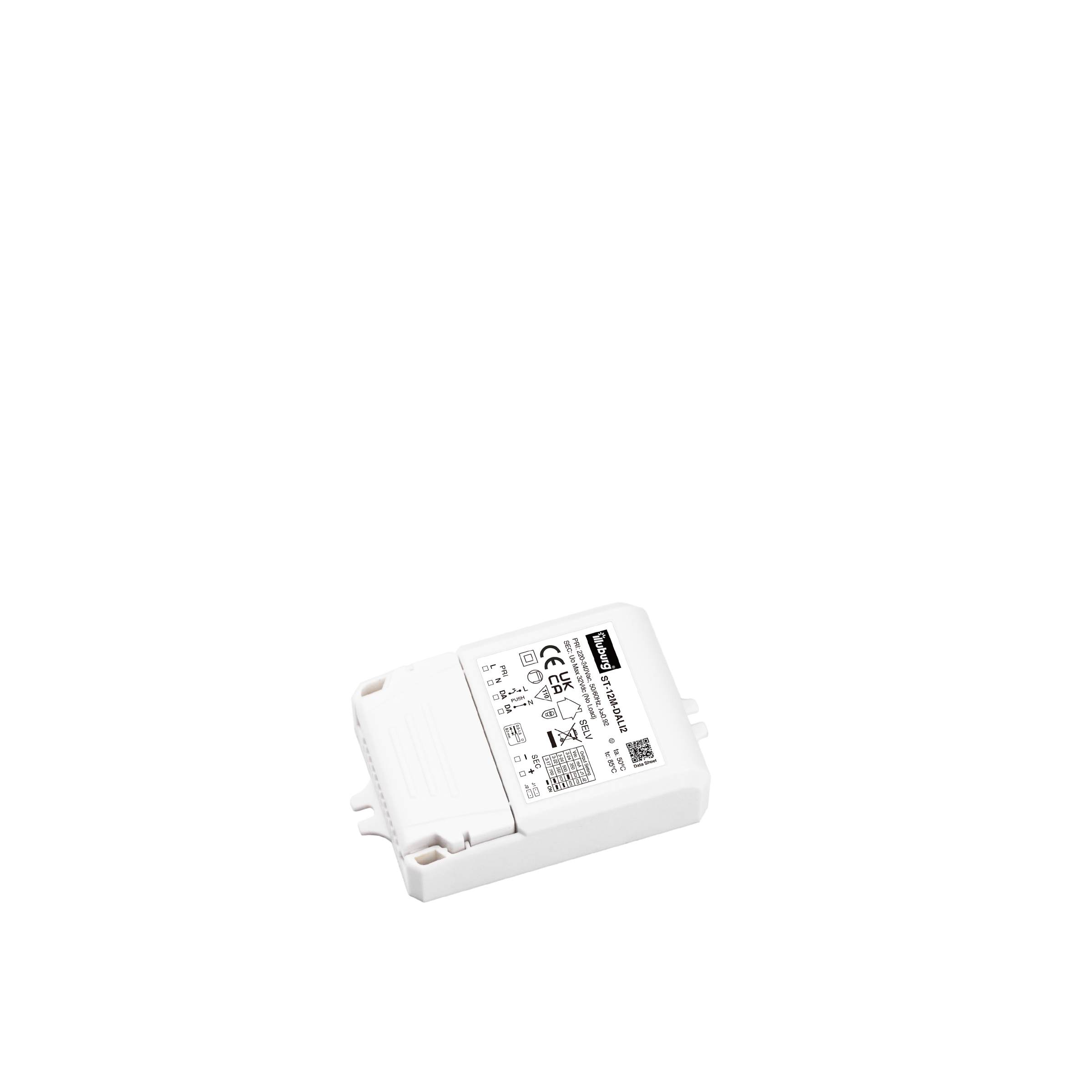

ST-12M-DALI2

LED-Netzteil mit einstellbarem Ausgangsstrom
12 W max., IP20, unabhängige Installation
dimmbar mit DALI2, PUSH (pri.)
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Eingangspannung 198…264 Vac
Nennspannung(AC) 220…240 Vac
Nennspannung(DC) 200…240 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0.93C    Volllast, 230Vac
Eingangstrom 0,08 A max.  230Vac
Einschaltstrom < 15 A   100𝜇s, 230 Vac
Ausgangsspannung30 30 Vdc max.
Ausgangsstrom 350 mA, 3-24 Vdc, 1,05-8,4 W
500 mA, 3-24 Vdc, 1,5-12 W
550 mA, 3-22 Vdc, 1,65-12,1 W
700 mA, 3-17 Vdc, 2,1-11,9 W
Nennausgangsleistung 12 W max.
Effizienz 83 %  Volllast, 230 Vac
Lebensdauer 5 Jahre  Ta Full Load, 230 Vac
Dimming DALI-2 (0-100%) (max. Leitungslänge: 300M)
Primary PUSH (2-100%)(max. Leitungslänge: 20M)



Betriebsbedingung

LED Trafo 100mA – 440mA 10W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -25…+50 °C
Max. Oberflächentemperatur (tc) 85 °C
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Überspannungschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen EN 61347-1, EN 61347-2-13
EN 55015, EN 61547,
EN 61000-3-2, EN 61000-3-3
DALI protocol standard IEC62386-102, IEC62386-207 DT6
Prüfzeichen CE, UKCA



Installation

LED Trafo 100mA – 440mA 10W dimmbar DALI 2 Push flickerfree flackerfrei Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Art der Installation Unabhängige Installation

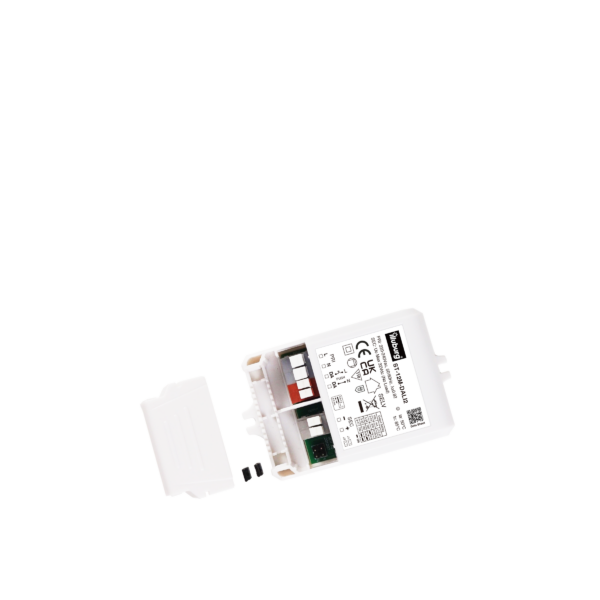

Art des Anschluss Federzugklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,5 mm²
Abisolierlänge, eingangseitig 6…8 mm
Abisolierlänge, ausangseitig 6…8 mm



Abmessung



Anschlussplan

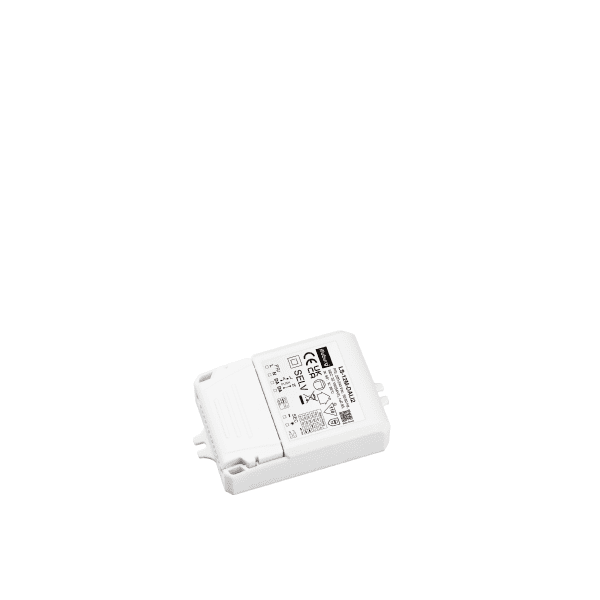

LED-Netzteil LS-12M-DALI2: LED Trafo mit einstellbarem Ausgang, Eingang 220 – 240 V (AC), DALI2, dimmbar, flackerfrei, unabhängige Installation.
Multi-Ausgang:Einstellbarer Ausgang 350 mA / 500 mA / 550 mA / 700 mA Konstantstrom, Einstellung durch DIP-Schalter.
Leistung: Für Ausgangsstrom 350 mA 1,05 – 8,4 W / 500 mA 1,5 – 12 W / 550 mA 1,65 – 12,1 W / 700 mA 2,1 – 11,9 W.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Dimmbarkeit: DALI-2, Taster (PUSH, primär) dimmbar, kompatible Dimmer bitte siehe unten die Produktbeschreibung.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Kurzschlussschutz vorhanden. Lebensdauer > 40.000 Stunden.
Montage: Schutzart IP20, Abmessung 88 x 52 x 25 mm (L x B x H), Umgebungstemperatur (ta) -25 – +50 °C, Max. Oberflächentemperatur (tc) 85°C. Einfacher Anschluss durch Federzugklemmen.
huatec eaglerise led trafo netzteil driver treiber transformator 350mA 500mA 550mA 700mA 0,35a 0,5a 0,55a 0,7a flickerfree flackerfrei dc konstantstrom 8w 10w 12w 8 10 12 watt dimmbar dimmable dali 2 led-streifen lampe
LED Trafo 350mA – 700mA 12W dimmbar DALI-2 Push IP20
