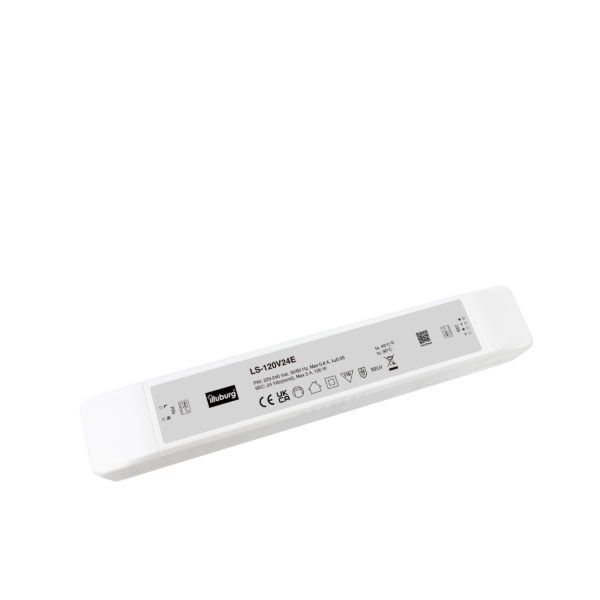

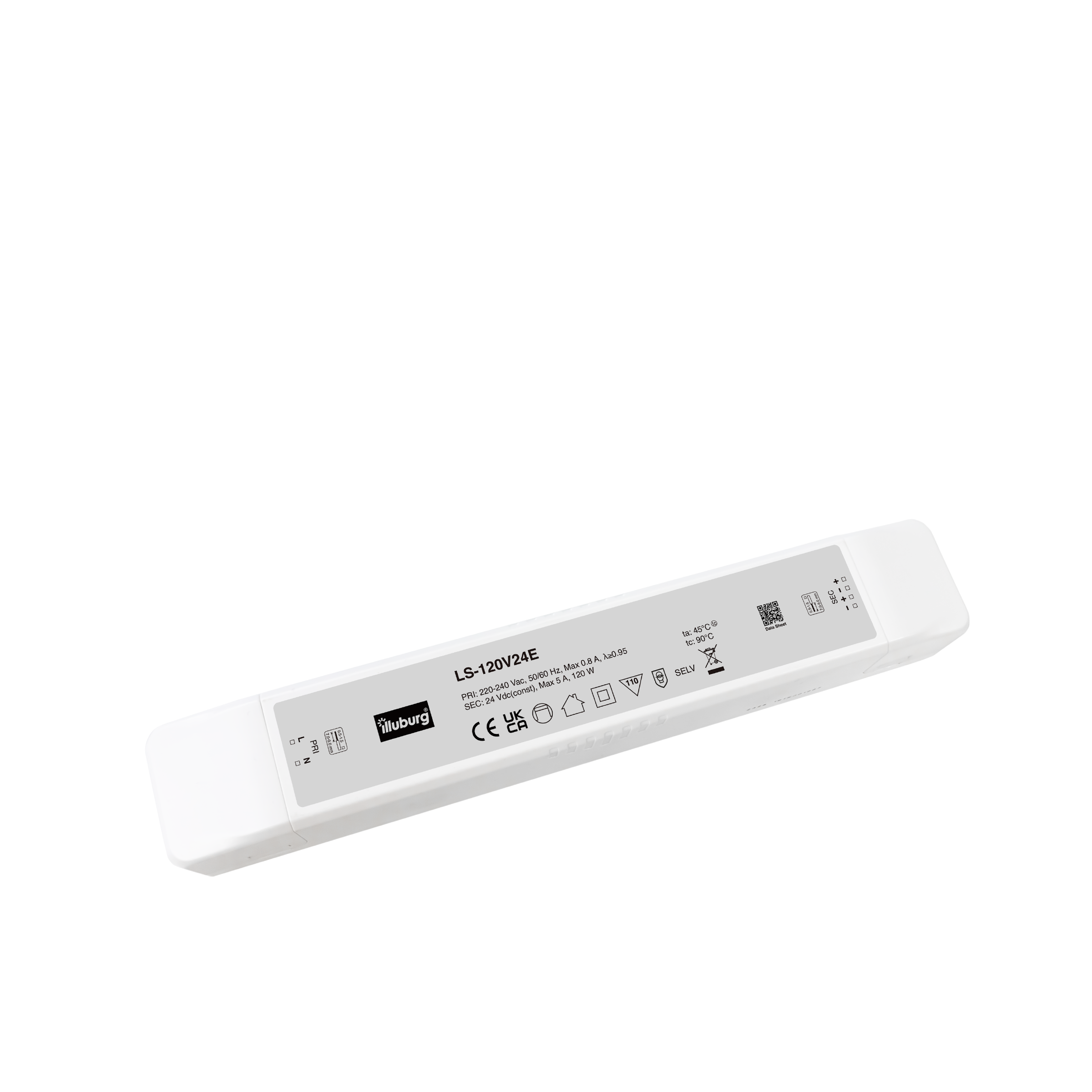

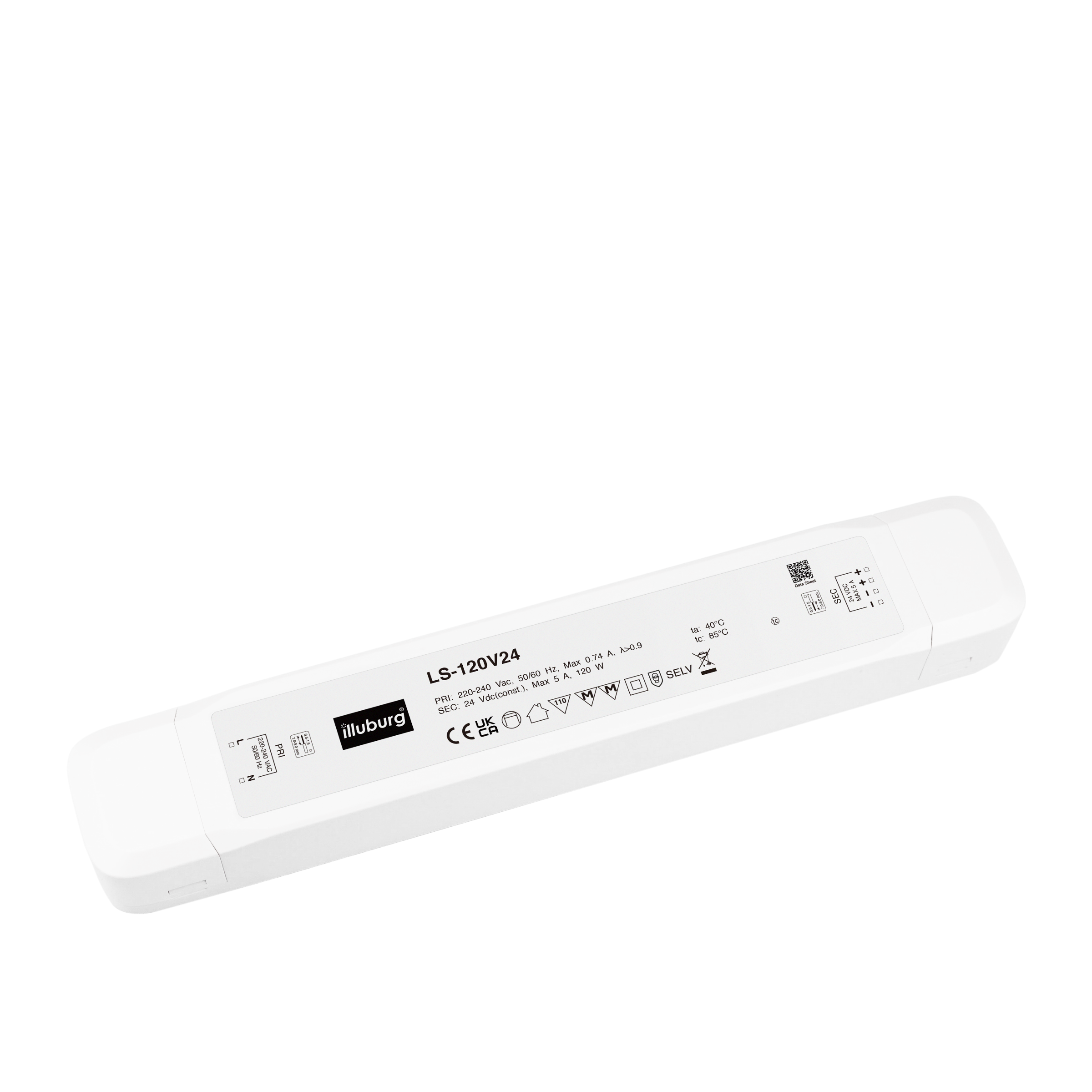

LS-120V24 (24V 120W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

Beschreibung

LED Trafo 24V 120W Konstantspannung für LED Streifen Lampen Flickerfree LED Netzteil Driver Treiber Transformator

LS-120V24

LED-Netzteil für 24 Vdc Konstantspannung
5 A (120 W) max., IP20, unabhängige Installation, nicht-dimmbar

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) >0,9   220…240 Vac
Eingangstrom 0,74 A max.   Volllast, 198 Vac
Leerlaufverluste ≤0,5 W
Einschaltstrom 65 A max.
Schutzleiterstrom < 0,5 mA   240 Vac
Ausgangsspannung 24 Vdc
Ausgangsstrom 0…5 A
Nennausgangsleistung 120 W max.
Effizienz ≥87 %
Lebensdauer > 30.000 h    40°C
Dimmbar Nein



Betriebsbedingung

LED Trafo 24V 120W Konstantspannung für LED Streifen Lampen Flickerfree LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+40 °C
Max. Oberflächentemperatur (tc) 90 °C
Zulässige rel. Luftfeuchte 10…95 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   105…150 %
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 24V 120W Konstantspannung für LED Streifen Lampen Flickerfree LED Netzteil Driver Treiber Transformator

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 62493
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 61000-4-5
EN 55015, EN 61547
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

Art der Installation Unabhängige Installation
Art des Anschluss Federzugklemme
Leitungsquerschnitt, eingangseitig 0,75…1,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…1,5 mm²
Abisolierlänge, eingangseitig 6…8 mm
Abisolierlänge, ausangseitig 6…8 mm



Abmessung



Anschlussplan


LED-Netzteil LS-120V24: LED Trafo Konstantpannung, Eingang 220 – 240 V (AC), Ausgang 24 V (DC), nicht dimmbar, unabhängige Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 120 W, Parallelschaltung möglich. Unsere Produkte können mit Volllast benutzt werden.
Flickerfree: Flackerfreie Lichtquelle bietet besseren Augenschutz und garantiert hochqualitative Videoaufnahme.
Sicherheit & Qualität: Schutzeinrichtung Überlastschutz, Überspannungsschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Lebensdauer > 30.000 Stunden.
Montage: Schutzart IP20, Abmessung 268 x 45 x 31 mm (L x B x H), Umgebungstemperatur (ta) -20 – +40 °C, Max. Oberflächentemperatur (tc) 90 °C. Kompakte Bauform mit Möbelzulassung, geeignet für Möbeleinbau. Einfacher Anschluss durch Federzugklemme.
huatec eaglerise led trafo netzteil driver treiber transformator 24v 24 volt dc konstantspannung gleichspannung 75w 100w 120w 75 100 120 watt flickerfree flackerfrei möbel möbeleinbau led-streifen lampe
LED Trafo 24V 120W Flickerfree IP20

Datenblatt LED-Netzteil LS-120V24
