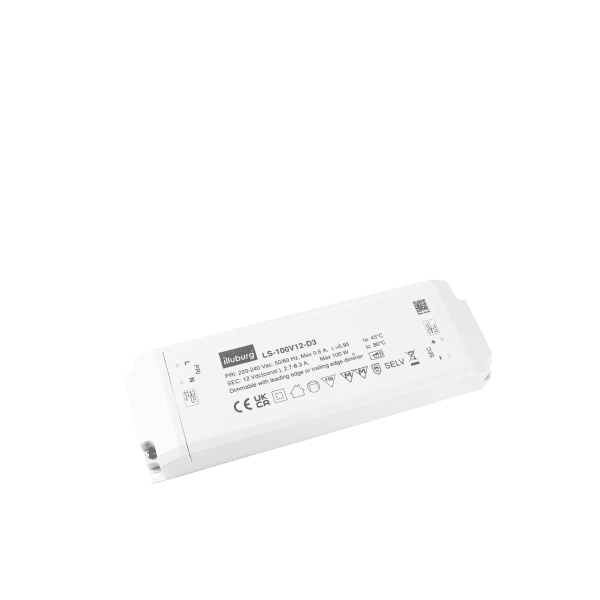

LS-100V12-D3 (12V 100W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

Beschreibung

LED Trafo 12V 100W dimmbar Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

LS-100V12-D3

LED-Netzteil für 12 Vdc Konstantspannung
8,3 A (100 W) max., IP20, unabhängige Installation
TRIAC (Phasenan- & Phasenabschnitt) dimmbar

Elektrische Daten

Nennspannung 220…240 Vac
Eingangspannung 198…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) > 0,95
Eingangstrom 0,6 A max.
Einschaltstrom 45 A max.
Ausgangsspannung 12 Vdc
Ausgangsstrom 2,7…8,3 A
Nennausgangsleistung 33…100 W
Effizienz > 90 %
Lebensdauer > 50.000 h
Dimmart TRIAC (Phasenan- & Phasenabschnitt)
Dimmbereich 1…100 %



Betriebsbedingung

LED Trafo 12V 100W dimmbar Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+45 °C
Max. Oberflächentemperatur (tc) 80 °C
Zulässige rel. Luftfeuchte 5…85 %
Schutzklasse II
Schutzart IP20



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Überspannungsschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 60598-1, EN 62384
Normen (EMV) EN 61000-3-2, EN 61000-3-3
EN 55015, EN 61547
Prüfzeichen CE
RoHS Übereinstimmend Ja



Installation

LED Trafo 12V 100W dimmbar Konstantspannung für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Art der Installation Unabhängige Installation
Art des Anschluss Schraubklemme
Leitungsquerschnitt, eingangseitig 0,75…2,5 mm²
Leitungsquerschnitt, ausgangseitig 0,75…2,5 mm²
Abisolierlänge, eingangseitig 7,0…9,0 mm
Abisolierlänge, ausangseitig 7,0…9,0 mm



Abmessung



Anschlussplan



LED-TREIBER LS-100V12-D3: Eingang 220 – 240 V (AC), Ausgang 12 V (DC) Konstantpannung, dimmbar, unabhängige Installation, Anschluss durch Schraubklemmen.
DIMMBARKEIT: TRIAC dimmbar (Phasenanschnitt & -abschnitt / leading & trailing edge), Dimmbereich 1 bis 100%. Kompatible Dimmer bitte siehe das Bild “Compatible Dimmer”.
LEISTUNG: für LEDs (Streifen, Lampen) von 33 W bis 100 W, für Lampen mit GU5,3 / MR16 oder G4 / MR11 Fassung nicht geeignet, Parallelschaltung möglich. Wir empfehlen, dass die Anwendung nicht mehr als 85% der Nennleistung überschreitet.
MONTAGE: Schutzart IP20, Abmessung 210 x 67 x 34 mm (L x B x H), Umgebungstemperatur (ta) -20 – +45 °C, Max. Oberflächentemperatur (tc) 80 °C. Einbau in die Möbel, Decke und Wand möglich.
SICHERHEIT & QUALITÄT: Schutzeinrichtung Überlastschutz, Kurzschlussschutz und Übertemperaturschutz vorhanden. Prüfzeichen CE, UKCA, MM, Lebensdauer > 50.000 Stunden.
illuburg led trafo netzteil driver treiber transformator 12v 12 volt dc konstantspannung gleichspannung dimmbar triac 60w 70w 80w 100w 60 70 80 100 watt möbel decke wand einbau led streifen lampe
LED Trafo 12V 100W dimmbar IP20

Datenblatt LED-Netzteil LS-100V12-D3
