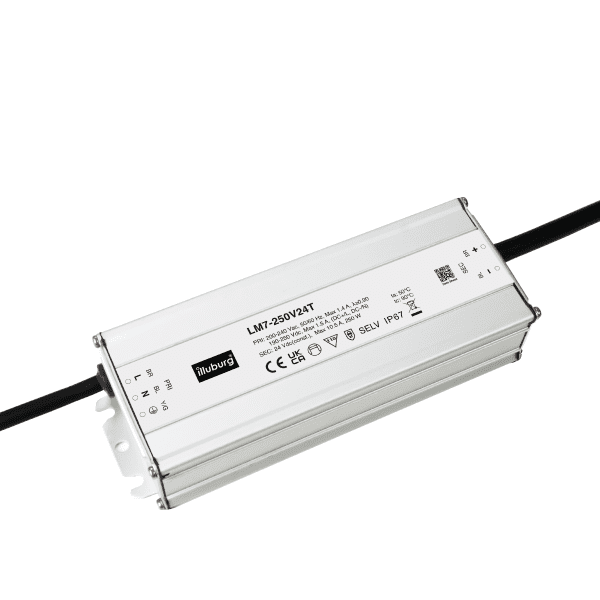

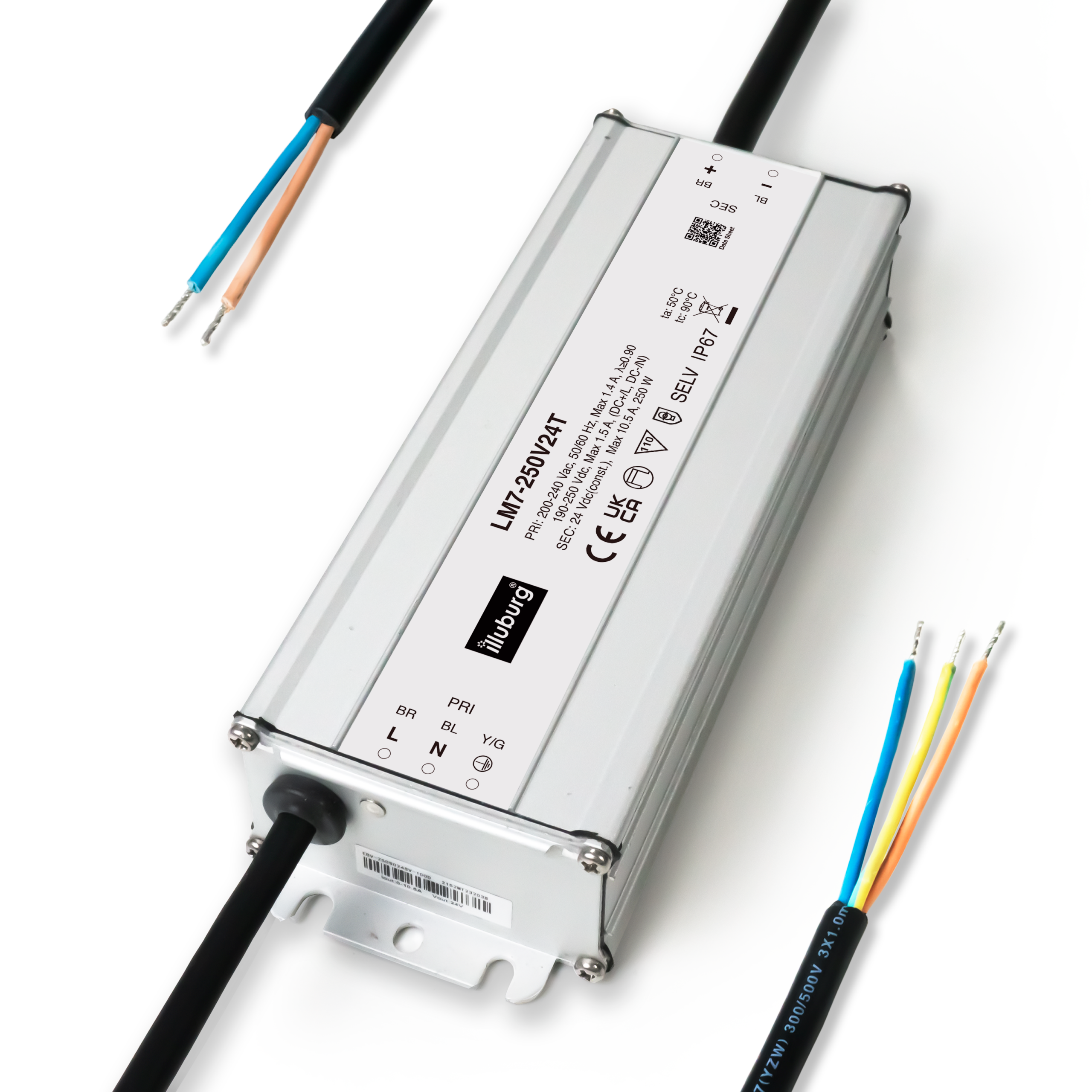

LM7-250V24T (24V 250W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

Beschreibung

HuaTec LED Trafo 24V 250W Konstantspannung IP67 Wasserdicht Flickerfree für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

LM7-250V24T

LED-Netzteil für 24 Vdc Konstantspannung
10,5 A (250 W) max., IP67, Einbau-Installation, nicht-dimmbar

Elektrische Daten

Nennspannung 200…240 Vdc
Eingangspannung 176…305 Vdc
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0.9   Volllast, 220Vac, 60%-100% Last
Eingangstrom ≤ 1,22 A max.   220 Vac
Einschaltstrom ≤ 53 A      220 Vac Eingang, 25 °C Kaltstart, Dauer =808 μs, 10% Ipk-10%Ipk.
Schutzleiterstrom ≤ 0,7 mA   240 Vac
Ausgangsspannung 24 Vdc
Ausgangsstrom 0…10,5 A
Nennausgangsleistung 250 W max.
Effizienz ≥ 93 %    Full load, 25 °C
Lebensdauer ≥ 96.000 h    220 Vac, 80 % Load, 70 °C
Dimmbar Nein



Betriebsbedingung

HuaTec LED Trafo 24V 250W Konstantspannung IP67 Wasserdicht Flickerfree für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -40…+50 °C
Max. Oberflächentemperatur (tc) 90 °C
Schutzklasse Klasse I
Schutzart IP67



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *
Überspannungschutz Ja *
Übertemperaturschutz Ja *


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

HuaTec LED Trafo 24V 250W Konstantspannung IP67 Wasserdicht Flickerfree für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Normen (LVD) EN 61347-1, EN 61347-2-13
Normen (EMV) EN 55015, EN 61000-3-2
EN 61000-3-3, EN 61000-4-2
EN 61000-4-3, EN 61000-4-4
EN 61000-4-5, EN 61000-4-6
EN 61000-4-8, EN 61000-4-11
EN 61547
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

Kabellänge, eingangseitig 660 ±20 mm
Kabellänge, ausgangseitig 240 ± 20 mm
Kabelquerschnitt, eingangseitig 3x 1,0 mm²
Kabelquerschnitt, ausgangseitig 2x 2,5 mm²
Kabelende, eingangseitig 10 mm verzinnt
Kabelende, ausangseitig 10 mm verzinnt



Abmessung





Anschluss



Datenblatt LED-Netzteil LM7-250V24T
