CS5-25C700 (700mA 25W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

EAN: 4260608586757

Beschreibung

illuburg LED Trafo 700mA 25W wasserdicht IP65 konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

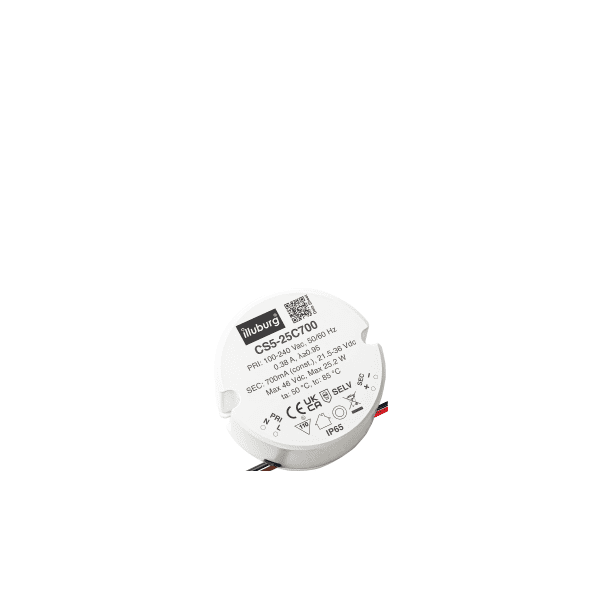

CS5-25C700

LED-Netzteil für 700 mA Konstantstrom
21,5…36 Vdc, 15…25 W, IP65, Einbau-Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 100…240 Vac
Eingangspannung 90…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) ≥ 0,95            Volllast
Eingangstrom 0,38 A max.     Volllast, 90 Vac
Einschaltstrom 30 A
Schutzleiterstrom < 0,7 mA       240 Vac
Ausgangsspannung 21,5…36 Vdc
Ausgangsstrom 700 mA
Nennausgangsleistung 15,1…25,2 W
Effizienz ≥ 86 %            Volllast, 240 Vac
Lebensdauer > 30.000 h    Ta: 50 °C, 240 Vac
Dimmbar Nein



Betriebsbedingung

HuaTec LED Trafo 700mA 25W wasserdicht IP65 konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+50 °C
Max. Oberflächentemperatur (tc) 85 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP65



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   103…120 %
Überspannungschutz Ja *    > 63 Vdc


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

HuaTec LED Trafo 700mA 25W wasserdicht IP65 konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Normen (LVD) EN 61347-1, EN 61347-2-13
EN 62384, EN 60598-1
Normen (EMV) EN 55015, EN 61547
EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 61000-4-5
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

Kabellänge, eingangseitig 90(±5) mm
Kabellänge, ausgangseitig 90(±5) mm
Kabelquerschnitt, eingangseitig 2x 20AWG
Kabelquerschnitt, ausgangseitig 2x 22AWG
Kabelende, eingangseitig 3 mm verzinnt
Kabelende, ausangseitig 3 mm verzinnt



Abmessung



Anschlussplan



LED-Netzteil CS5-25C700: LED Trafo konstantstrom, Eingang 100 – 240 V (AC), Ausgang 21,5 – 36 V (DC), nicht dimmbar, Einbau Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 25 W mit Ausgangsstrom von 600 mA bis 800 mA. Unsere Produkte können mit Volllast benutzt werden.
Montage: Abmessung 65 x 28 mm (D x H), Schutzart IP65, Umgebungstemperatur (ta) -20 – +50 °C. Max
Sciherheit & Qualität: Überlastschutz, Überspannungsschutz, Kurzschlussschutz vorhanden. Prüfzeichen CE, UKCA, Lebensdauer > 30.000 Stunden.
led trafo netzteil driver treiber transformator 700 ma 0,7a konstantstrom gleichspannung ip65 15w 18w 20w 25w 15 18 20 25 watt wasserdicht wasserfest led-streifen lampe
LED Trafo 700mA 25W wasserdicht IP65 konstantstrom

Datenblatt LED-Netzteil CS5-25C700
