CS5-12C700 (700mA 12W)

Preis auf Anfrage mit Angabe der Bestellmenge

Für Preisanfrage, Bestellung sowie weitere Frage in Bezug auf unser Produkt bzw. unsere Dienstleistungen bitte kontaktieren uns

Beschreibung

LED Trafo 700mA 12W wasserdicht IP65 konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

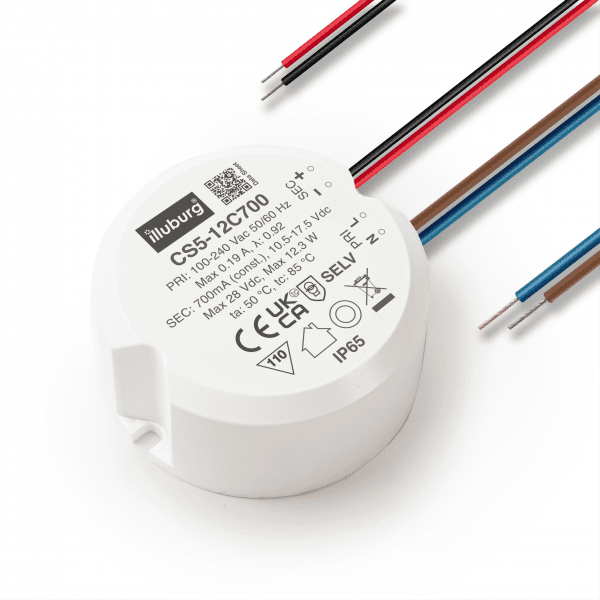

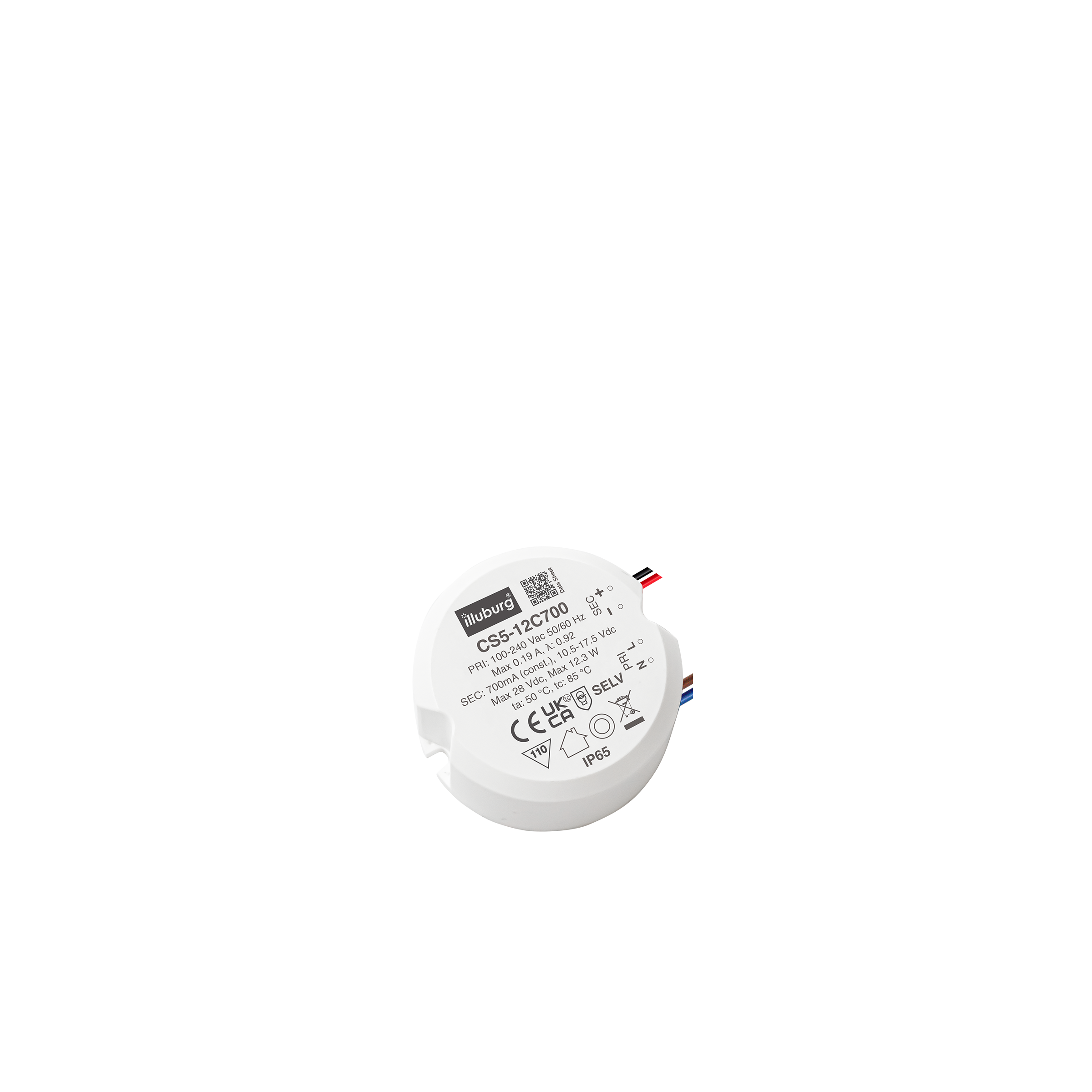

CS5-12C700

LED-Netzteil für 700 mA Konstantstrom
10,5…17,5 Vdc, 7,4…12,3 W, IP65, Einbau-Installation, nicht-dimmbar
Flackerfrei gemäß IEEE 1789

Elektrische Daten

Nennspannung 100…240 Vac
Eingangspannung 90…264 Vac
Netzfrequenz 50/60 Hz
Leistungsfaktor (λ) 0,92 C   100…240 Vac
Eingangstrom 0,19 A max.   Volllast, 90 Vac
Einschaltstrom 30 A max.
Schutzleiterstrom < 0,7 mA    240 Vac
Ausgangsspannung 10,5…17,5 Vdc
Ausgangsstrom 700 mA
Nennausgangsleistung 7,4…12,3 W
Effizienz ≥ 81 %
Lebensdauer > 50.000 h    50 °C
Dimmbar Nein



Betriebsbedingung

LED Trafo 700mA 12W wasserdicht IP65 konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Umgebungstemperatur (ta) -20…+50 °C
Max. Oberflächentemperatur (tc) 85 °C
Zulässige rel. Luftfeuchte 20…90 %
Schutzklasse II
Schutzart IP65



Schutzeinrichtung

Kurzschlussschutz Ja *
Überlastschutz Ja *   103…120 %
Überspannungschutz Ja *    > 28 Vdc


(*) Der Ausgang schaltet sich aus und wird wiederherstellt, nachdem das Problem beseitigt wird und der Netzteil erneut gestartet.



Normen & Zertifikate

LED Trafo 700mA 12W wasserdicht IP65 konstantstrom für LED Streifen Lampen LED Netzteil Driver Treiber Transformator

Normen EN 61347-1, EN 61347-2-13, EN62384
EN 61000-3-2, EN 61000-3-3
EN 61000-4-2, EN 61000-4-5
EN 55015, EN 61547
Prüfzeichen CE, UKCA
RoHS Übereinstimmend Ja



Installation

Kabellänge, eingangseitig 100(±5) mm
Kabellänge, ausgangseitig 130(±5) mm
Kabelquerschnitt, eingangseitig 2x 20AWG
Kabelquerschnitt, ausgangseitig 2x 20AWG
Kabelende, eingangseitig 3 mm verzinnt
Kabelende, ausangseitig 3 mm verzinnt



Abmessung



Anschlussplan



LED-Netzteil CS5-12C700: LED Trafo konstantstrom, Eingang 100 – 240 V (AC), Ausgang 10,5 – 17,5 V (DC), nicht dimmbar, Einbau Installation.
Leistung: Ideal für LEDs (Streifen, Lampen) bis 12 W mit Ausgangsstrom von 600 mA bis 800 mA. Unsere Produkte können mit Volllast benutzt werden.
Montage: Abmessung 55 x 26 mm (D x H), Schutzart IP65, Umgebungstemperatur (ta) -20 – +50 °C. Max
Sciherheit & Qualität: Überlastschutz, Überspannungsschutz, Kurzschlussschutz vorhanden. Prüfzeichen CE, UKCA, Lebensdauer > 50.000 Stunden.
led trafo netzteil driver treiber transformator 700 ma 0,7a konstantstrom gleichspannung ip65 8w 10w 12w 8 10 12 watt wasserdicht wasserfest led-streifen lampe
LED Trafo 700mA 12W wasserdicht IP65 konstantstrom

Datenblatt LED-Netzteil CS5-12C700
